Регуляторы давления "после себя" RDT-P Теплосила

Регулятор давления «после себя» представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регуляторы давления «после себя» RDT-P предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

2d2D-модели
2d3D-модели
2dBIM-модели
2dПрограммы подбора
2dМетодики подбора
Устройство Технические характеристики Габаритные размеры Монтажные положения Пример подбора
Модель Название Условный диаметр Диапазон настройки Пропускная способность Цена
RDT-P-0.1-100-100 Регулятор давления «после себя» RDT-P-0.1-100-100
100 0.1 100 164 840 р.
RDT-P-0.1-100-100-25 Регулятор давления «после себя» RDT-P-0.1-100-100-25
100 0.1 100 196 718 р.
RDT-P-0.1-100-125 Регулятор давления «после себя» RDT-P-0.1-100-125
100 0.1 125 164 840 р.
RDT-P-0.1-100-125-25 Регулятор давления «после себя» RDT-P-0.1-100-125-25
100 0.1 125 196 718 р.
RDT-P-0.1-100-160 Регулятор давления «после себя» RDT-P-0.1-100-160
100 0.1 160 164 840 р.
RDT-P-0.1-100-160-25 Регулятор давления «после себя» RDT-P-0.1-100-160-25
100 0.1 160 196 718 р.
RDT-P-0.1-100-63 Регулятор давления «после себя» RDT-P-0.1-100-63
100 0.1 63 164 840 р.
RDT-P-0.1-100-63-25 Регулятор давления «после себя» RDT-P-0.1-100-63-25
100 0.1 63 196 718 р.
RDT-P-0.1-100-80 Регулятор давления «после себя» RDT-P-0.1-100-80
100 0.1 80 164 840 р.
RDT-P-0.1-100-80-25 Регулятор давления «после себя» RDT-P-0.1-100-80-25
100 0.1 80 196 718 р.
RDT-P-0.1-125-100 Регулятор давления «после себя» RDT-P-0.1-125-100
125 0.1 100 259 836 р.
RDT-P-0.1-125-125 Регулятор давления «после себя» RDT-P-0.1-125-125
125 0.1 125 259 836 р.
RDT-P-0.1-125-160 Регулятор давления «после себя» RDT-P-0.1-125-160
125 0.1 160 259 836 р.
RDT-P-0.1-125-200 Регулятор давления «после себя» RDT-P-0.1-125-200
125 0.1 200 259 836 р.
RDT-P-0.1-15-0,25 Регулятор давления «после себя» RDT-P-0.1-15-0,25
15 0.1 0,25 88 935 р.
RDT-P-0.1-15-0,25-25 Регулятор давления «после себя» RDT-P-0.1-15-0,25-25
15 0.1 0,25 90 905 р.
RDT-P-0.1-15-0,4 Регулятор давления «после себя» RDT-P-0.1-15-0,4
15 0.1 0,4 88 935 р.
RDT-P-0.1-15-0,4-25 Регулятор давления «после себя» RDT-P-0.1-15-0,4-25
15 0.1 0,4 90 905 р.
RDT-P-0.1-15-0,63 Регулятор давления «после себя» RDT-P-0.1-15-0,63
15 0.1 0,63 88 935 р.
RDT-P-0.1-15-0,63-25 Регулятор давления «после себя» RDT-P-0.1-15-0,63-25
15 0.1 0,63 90 905 р.
RDT-P-0.1-15-1 Регулятор давления «после себя» RDT-P-0.1-15-1
15 0.1 1 88 935 р.
RDT-P-0.1-15-1,6 Регулятор давления «после себя» RDT-P-0.1-15-1,6
15 0.1 1,6 88 935 р.
RDT-P-0.1-15-1-25 Регулятор давления «после себя» RDT-P-0.1-15-1-25
15 0.1 1 90 905 р.
RDT-P-0.1-15-1.6-25 Регулятор давления «после себя» RDT-P-0.1-15-1.6-25
15 0.1 1.6 90 905 р.
RDT-P-0.1-15-2,5 Регулятор давления «после себя» RDT-P-0.1-15-2,5
15 0.1 2,5 88 935 р.
RDT-P-0.1-15-2,5-25 Регулятор давления «после себя» RDT-P-0.1-15-2,5-25
15 0.1 2,5 90 905 р.
RDT-P-0.1-15-4 Регулятор давления «после себя» RDT-P-0.1-15-4
15 0.1 4 88 935 р.
RDT-P-0.1-15-4-25 Регулятор давления «после себя» RDT-P-0.1-15-4-25
15 0.1 4 90 905 р.
RDT-P-0.1-150-160 Регулятор давления «после себя» RDT-P-0.1-150-160
150 0.1 160 325 333 р.
RDT-P-0.1-150-200 Регулятор давления «после себя» RDT-P-0.1-150-200
150 0.1 200 325 333 р.
RDT-P-0.1-150-250 Регулятор давления «после себя» RDT-P-0.1-150-250
150 0.1 250 325 333 р.
RDT-P-0.1-150-280 Регулятор давления «после себя» RDT-P-0.1-150-280
150 0.1 280 325 333 р.
RDT-P-0.1-20-2,5 Регулятор давления «после себя» RDT-P-0.1-20-2,5
20 0.1 2,5 89 370 р.
RDT-P-0.1-20-2,5-25 Регулятор давления «после себя» RDT-P-0.1-20-2,5-25
20 0.1 2,5 92 068 р.
RDT-P-0.1-20-4 Регулятор давления «после себя» RDT-P-0.1-20-4
20 0.1 4 89 370 р.
RDT-P-0.1-20-4-25 Регулятор давления «после себя» RDT-P-0.1-20-4-25
20 0.1 4 92 068 р.
RDT-P-0.1-20-6,3 Регулятор давления «после себя» RDT-P-0.1-20-6,3
20 0.1 6,3 89 370 р.
RDT-P-0.1-20-6,3-25 Регулятор давления «после себя» RDT-P-0.1-20-6,3-25
20 0.1 6,3 92 068 р.
RDT-P-0.1-20-8 Регулятор давления «после себя» RDT-P-0.1-20-8
20 0.1 8 89 370 р.
RDT-P-0.1-20-8-25 Регулятор давления «после себя» RDT-P-0.1-20-8-25
20 0.1 8 92 068 р.
RDT-P-0.1-200-250 Регулятор давления «после себя» RDT-P-0.1-200-250
200 0.1 250 856 446 р.
RDT-P-0.1-200-360 Регулятор давления «после себя» RDT-P-0.1-200-360
200 0.1 360 856 446 р.
RDT-P-0.1-200-450 Регулятор давления «после себя» RDT-P-0.1-200-450
200 0.1 450 856 446 р.
RDT-P-0.1-200-630 Регулятор давления «после себя» RDT-P-0.1-200-630
200 0.1 630 856 446 р.
RDT-P-0.1-25-10 Регулятор давления «после себя» RDT-P-0.1-25-10
25 0.1 10 91 109 р.
RDT-P-0.1-25-10-25 Регулятор давления «после себя» RDT-P-0.1-25-10-25
25 0.1 10 94 434 р.
RDT-P-0.1-25-4 Регулятор давления «после себя» RDT-P-0.1-25-4
25 0.1 4 91 109 р.
RDT-P-0.1-25-4-25 Регулятор давления «после себя» RDT-P-0.1-25-4-25
25 0.1 4 94 434 р.
RDT-P-0.1-25-6,3 Регулятор давления «после себя» RDT-P-0.1-25-6,3
25 0.1 6,3 91 109 р.
RDT-P-0.1-25-6,3-25 Регулятор давления «после себя» RDT-P-0.1-25-6,3-25
25 0.1 6,3 94 434 р.
RDT-P-0.1-25-8 Регулятор давления «после себя» RDT-P-0.1-25-8
25 0.1 8 91 109 р.
RDT-P-0.1-25-8-25 Регулятор давления «после себя» RDT-P-0.1-25-8-25
25 0.1 8 94 434 р.
RDT-P-0.1-32-10 Регулятор давления «после себя» RDT-P-0.1-32-10
32 0.1 10 92 401 р.
RDT-P-0.1-32-10-25 Регулятор давления «после себя» RDT-P-0.1-32-10-25
32 0.1 10 96 006 р.
RDT-P-0.1-32-12,5 Регулятор давления «после себя» RDT-P-0.1-32-12,5
32 0.1 12,5 92 401 р.
RDT-P-0.1-32-12,5-25 Регулятор давления «после себя» RDT-P-0.1-32-12,5-25
32 0.1 12,5 96 006 р.
RDT-P-0.1-32-16 Регулятор давления «после себя» RDT-P-0.1-32-16
32 0.1 16 92 401 р.
RDT-P-0.1-32-16-25 Регулятор давления «после себя» RDT-P-0.1-32-16-25
32 0.1 16 96 006 р.
RDT-P-0.1-32-6,3 Регулятор давления «после себя» RDT-P-0.1-32-6,3
32 0.1 6,3 92 401 р.
RDT-P-0.1-32-6,3-25 Регулятор давления «после себя» RDT-P-0.1-32-6,3-25
32 0.1 6,3 96 006 р.
Показано с 1 по 60 из 677 (всего 12 страниц)

Регулятор давления «После себя» представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регуляторы давления «После себя» RDT-P предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

Преимущества

Устройство регулятора

Устройство регулятора

Общая контрукция регулятора давления "После себя" состоит из:

01 — корпус клапана

02 — плунжер клапана

03 — мембранная камера исполнительного механизма

04 — исполнительный механизм-устройство, задающее необходимое давление (задатчик)

Технические характеристики

Наименование параметров,
единицы измерения 		Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0 		2,5
4,0
6,3 		4,0
6,3
8,0
10 		6,3
10
12,5
16 		10
16
20
25 		16
20
25
32 		25
32
40
50 		32
40
63
80
100 		63
100
125
160 		100
125
160
200 		160
200
250
280
Коэффициент начала кавитации Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3
Температура рабочей среды Т, С +5...+150 С°
Условное давление PN, бар (МПа) 16 (1,6)
Рабочая среда вода, этиленгликоль, пропиленгликоль с температурой до 150 С°
Тип присоединения фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)
0.1 0,08-0,9 (0,008-0,09)(оранжевая пружина)
1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более 6
Относительная протечка, % от Kvs, не более 0,05%
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембран EPDM на тканевой основе

Комплектная поставка регулятора давления "После себя":

Для Ду 15-100:

Для Ду 125-150:

Габаритные размеры

Габаритные размеры

Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150

Длина L, мм

 130 150 160 180 200 230 290 310 350 400 480
Высота Н1, мм 360 361,5 363 370,5 375 482,5 490 510 562,5 665 687,5
Высота Н, мм / не более 407,5 415 420,5 440,5 450 465 582,5 610 672,5 790 830
Масса, кг / не более 12 12,5 13,5 15 17 20 25 31 45 55 70

Монтажные положения

Монтажные положения

Установка регулятора давления "после себя"

Установка регулятора давления после себя

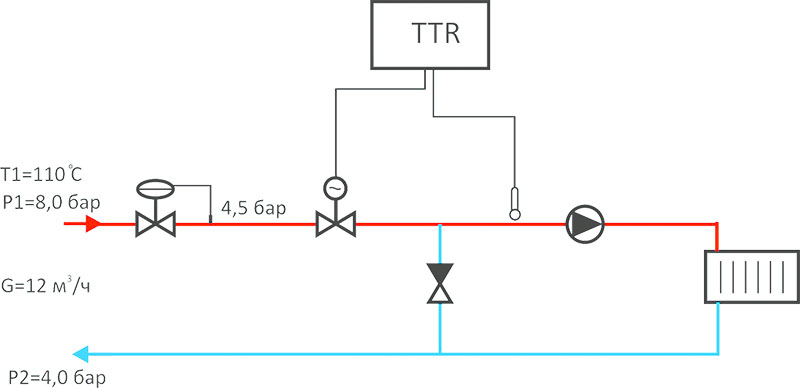

Пример подбора

Пример подбора

Требуется подобрать регулятор давления «После себя» на подающий трубопровод ИТП для обеспечения давления за регулятором Pпред = 4,5 бар.

Расход сетевого теплоносителя: G = 12 м³/ч.

Давление в подающем трубопроводе P1 = 8 бар, темпе- ратура 110°С.

Давление в обратном трубопроводе P2 = 4 бар.


в соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

  1. По формуле (2) определяем минимальный условный диаметр регулятора:

Dу = 18,8*√(G / V) = 18,8*√(12 / 3) = 37,6 мм

Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапа- нов и регуляторов давления прямого действия гк «теплосила» в итп/цтп.

  1. По формуле (5) определяем расчетный перепад давления на регуляторе.

∆P = P1 – Pпред = 8,0 – 4,5 = 3,5 бар.

  1. По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1 G / √ΔP = 1,2 * 12 / √3,5 = 7,7 м³/ч.

  1. Из таблицы 3.4 выбираем регулятор давления «После себя» (Тип RDT-Р) с ближайшим большим условным диаметром

Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 16 м³/ч.

  1. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 12 м³/ч.

ΔPф = (G / Kvs)² = (12 / 16)² = 0,56 бар.

  1. Из таблицы 3.4 для ∆P = 3,5 бар, выбираем исполнение диапазона настройки регулятора 2.2 (2,0–6,5 бар).
  2. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 110°С максимальный перепад давле- ний, который может на себе «погасить» регулятор:

ΔPпред = Z (Pвх – Pнас) = 0,55 (8,0 – 0,43) = 4,16 бар.

  1. Так как расчетный перепад давления на регуляторе ∆P = 3,5 < ΔPпред = 4,16 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
  2. Номенклатура для заказа: RDT-р-2.2-40-16

где, RDT-Р-Х1-Х2-Х3:
RDT-Р - обозначение регулятора давления «После себя»;
Х1 - исполнение диапазона настройки регулятора;
Х2 - значение условного диаметра;
Х3 - значение условной пропускной способности.
