Регуляторы перепада давления RDT Теплосила

Официально
Продукция со всеми сертификатами, документами и гарантией качества от производителя.
Персонально
При заказе партии товаров вы можете рассчитывать на индивидуальные предложения и скидки.
Подбор оборудования
Профессиональная консультация в подборе любого оборудования.
Лучшие условия для монтажных и торговых организаций
Для получения оптовой цены отправьте заявку на почту zakaz@teplosila-msk.ru
Регуляторы перепада давления RDT Теплосила

Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Предназначены для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Модель Название Условный диаметр Диапазон настройки Пропускная способность Цена
RDT-0.1-100-100 Регулятор перепада давления RDT-0.1-100-100
100 0.1 100 164 840 р.
RDT-0.1-100-100-25 Регулятор перепада давления RDT-0.1-100-100-25
100 0.1 100 196 718 р.
RDT-0.1-100-125 Регулятор перепада давления RDT-0.1-100-125
100 0.1 125 164 840 р.
RDT-0.1-100-125-25 Регулятор перепада давления RDT-0.1-100-125-25
100 0.1 125 196 718 р.
RDT-0.1-100-160 Регулятор перепада давления RDT-0.1-100-160
100 0.1 160 164 840 р.
RDT-0.1-100-160-25 Регулятор перепада давления RDT-0.1-100-160-25
100 0.1 160 196 718 р.
RDT-0.1-100-63 Регулятор перепада давления RDT-0.1-100-63
100 0.1 63 164 840 р.
RDT-0.1-100-63-25 Регулятор перепада давления RDT-0.1-100-63-25
100 0.1 63 196 718 р.
RDT-0.1-100-80 Регулятор перепада давления RDT-0.1-100-80
100 0.1 80 164 840 р.
RDT-0.1-100-80-25 Регулятор перепада давления RDT-0.1-100-80-25
100 0.1 80 196 718 р.
RDT-0.1-125-100 Регулятор перепада давления RDT-0.1-125-100
125 0.1 100 259 836 р.
RDT-0.1-125-125 Регулятор перепада давления RDT-0.1-125-125
125 0.1 125 259 836 р.
RDT-0.1-125-160 Регулятор перепада давления RDT-0.1-125-160
125 0.1 160 259 836 р.
RDT-0.1-125-200 Регулятор перепада давления RDT-0.1-125-200
125 0.1 200 259 836 р.
RDT-0.1-15-0,25 Регулятор перепада давления RDT-0.1-15-0,25
15 0.1 0,25 88 935 р.
RDT-0.1-15-0,25-25 Регулятор перепада давления RDT-0.1-15-0,25-25
15 0.1 0,25 90 905 р.
RDT-0.1-15-0,4 Регулятор перепада давления RDT-0.1-15-0,4
15 0.1 0,4 88 935 р.
RDT-0.1-15-0,4-25 Регулятор перепада давления RDT-0.1-15-0,4-25
15 0.1 0,4 90 905 р.
RDT-0.1-15-0,63 Регулятор перепада давления RDT-0.1-15-0,63
15 0.1 0,63 88 935 р.
RDT-0.1-15-0,63-25 Регулятор перепада давления RDT-0.1-15-0,63-25
15 0.1 0,63 90 905 р.
RDT-0.1-15-1 Регулятор перепада давления RDT-0.1-15-1
15 0.1 1 88 935 р.
RDT-0.1-15-1,6 Регулятор перепада давления RDT-0.1-15-1,6
15 0.1 1,6 88 935 р.
RDT-0.1-15-1,6-25 Регулятор перепада давления RDT-0.1-15-1,6-25
15 0.1 1,6 90 905 р.
RDT-0.1-15-1-25 Регулятор перепада давления RDT-0.1-15-1-25
15 0.1 1 90 905 р.
RDT-0.1-15-2,5 Регулятор перепада давления RDT-0.1-15-2,5
15 0.1 2,5 88 935 р.
RDT-0.1-15-2,5-25 Регулятор перепада давления RDT-0.1-15-2,5-25
15 0.1 2,5 90 905 р.
RDT-0.1-15-4 Регулятор перепада давления RDT-0.1-15-4
15 0.1 4 88 935 р.
RDT-0.1-15-4-25 Регулятор перепада давления RDT-0.1-15-4-25
15 0.1 4 90 905 р.
RDT-0.1-150-160 Регулятор перепада давления RDT-0.1-150-160
150 0.1 160 325 333 р.
RDT-0.1-150-200 Регулятор перепада давления RDT-0.1-150-200
150 0.1 200 325 333 р.
RDT-0.1-150-250 Регулятор перепада давления RDT-0.1-150-250
150 0.1 250 325 333 р.
RDT-0.1-150-280 Регулятор перепада давления RDT-0.1-150-280
150 0.1 280 325 333 р.
RDT-0.1-200-250 Регулятор перепада давления RDT-0.1-200-250
200 0.1 250 856 446 р.
RDT-0.1-200-300 Регулятор перепада давления RDT-0.1-200-300
200 0.1 300 856 446 р.
RDT-0.1-200-360 Регулятор перепада давления RDT-0.1-200-360
200 0.1 360 856 446 р.
RDT-0.1-200-450 Регулятор перепада давления RDT-0.1-200-450
200 0.1 450 856 446 р.
RDT-0.1-200-500 Регулятор перепада давления RDT-0.1-200-500
200 0.1 500 856 446 р.
RDT-0.1-200-560 Регулятор перепада давления RDT-0.1-200-560
200 0.1 560 856 446 р.
RDT-0.1-200-630 Регулятор перепада давления RDT-0.1-200-630
200 0.1 630 856 446 р.
RDT-0.1-25-10 Регулятор перепада давления RDT-0.1-25-10
25 0.1 10 91 109 р.
RDT-0.1-25-10-25 Регулятор перепада давления RDT-0.1-25-10-25
25 0.1 10 94 434 р.
RDT-0.1-25-4 Регулятор перепада давления RDT-0.1-25-4
25 0.1 4 91 109 р.
RDT-0.1-25-4-25 Регулятор перепада давления RDT-0.1-25-4-25
25 0.1 4 94 434 р.
RDT-0.1-25-6,3 Регулятор перепада давления RDT-0.1-25-6,3
25 0.1 6,3 91 109 р.
RDT-0.1-25-6,3-25 Регулятор перепада давления RDT-0.1-25-6,3-25
25 0.1 6,3 94 434 р.
RDT-0.1-25-8 Регулятор перепада давления RDT-0.1-25-8
25 0.1 8 91 109 р.
RDT-0.1-25-8-25 Регулятор перепада давления RDT-0.1-25-8-25
25 0.1 8 94 434 р.
RDT-0.1-32-10 Регулятор перепада давления RDT-0.1-32-10
32 0.1 10 92 401 р.
RDT-0.1-32-10-25 Регулятор перепада давления RDT-0.1-32-10-25
32 0.1 10 96 006 р.
RDT-0.1-32-12,5 Регулятор перепада давления RDT-0.1-32-12,5
32 0.1 12,5 92 401 р.
RDT-0.1-32-12,5-25 Регулятор перепада давления RDT-0.1-32-12,5-25
32 0.1 12,5 96 006 р.
RDT-0.1-32-16 Регулятор перепада давления RDT-0.1-32-16
32 0.1 16 92 401 р.
RDT-0.1-32-16-25 Регулятор перепада давления RDT-0.1-32-16-25
32 0.1 16 96 006 р.
RDT-0.1-32-6,3 Регулятор перепада давления RDT-0.1-32-6,3
32 0.1 6,3 92 401 р.
RDT-0.1-32-6,3-25 Регулятор перепада давления RDT-0.1-32-6,3-25
32 0.1 6,3 96 006 р.
RDT-0.1-40-10 Регулятор перепада давления RDT-0.1-40-10
40 0.1 10 92 835 р.
RDT-0.1-40-10-25 Регулятор перепада давления RDT-0.1-40-10-25
40 0.1 10 102 298 р.
RDT-0.1-40-16 Регулятор перепада давления RDT-0.1-40-16
40 0.1 16 92 835 р.
RDT-0.1-40-16-25 Регулятор перепада давления RDT-0.1-40-16-25
40 0.1 16 102 298 р.
RDT-0.1-40-20 Регулятор перепада давления RDT-0.1-40-20
40 0.1 20 92 835 р.
Показано с 1 по 60 из 679 (всего 12 страниц)

Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регулятор перепада давления прямого действия RDT предназанчены для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Преимущества

Устройство регулятора

Устройство регулятора

Общая контрукция регулятора перепада давления состоит из:

01 — корпус клапана

02 — плунжер клапана

03 — мембранная камера исполнительного механизма

04 — исполнительный механизм-устройство, задающее необходимое давление (задатчик)

Технические характеристики

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0

2,5
4,0
6,3

4,0
6,3
8,0
10
6,3
10
12,5
16
10
16
20
25
16
20
25
32
25
32
40
50
32
40
63
80
100
63
100
125
160
100
125
160
200
160
200
250
280
Коэффициент начала кавитации Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3
Температура рабочей среды Т, С +5...+150 С°

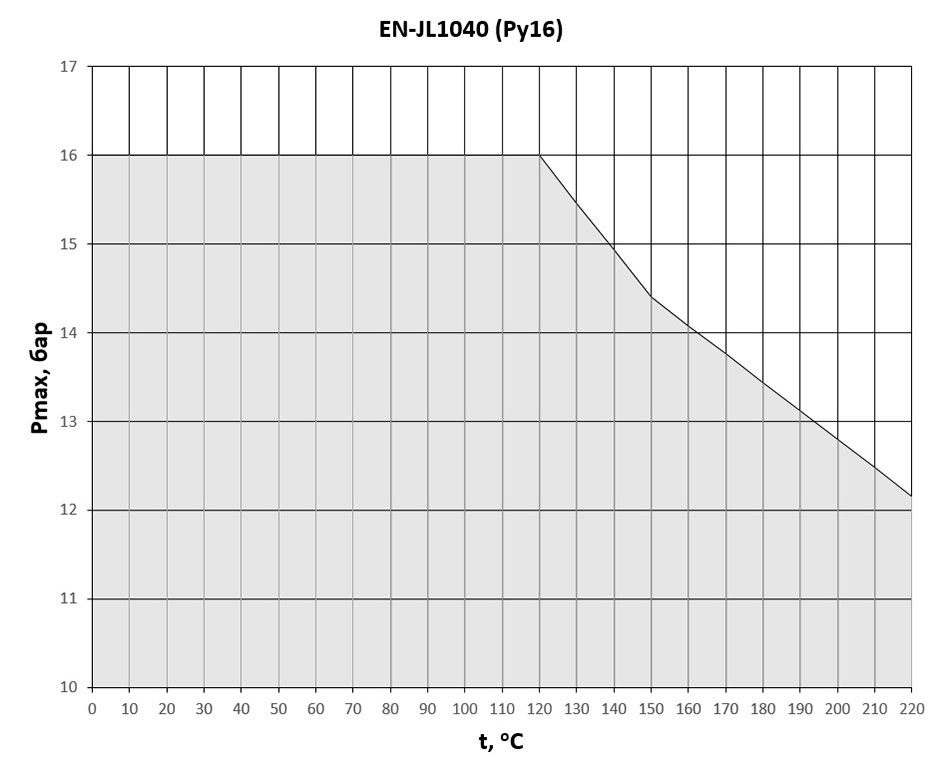

Условное давление PN, бар (МПа) 16 (1,6)
Рабочая среда вода, этиленгликоль, пропиленгликоль с температурой до 150 С°
Тип присоединения фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)


0.1 0,08-0,9 (0,008-0,09)(оранжевая пружина)
1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более 6
Относительная протечка, % от Kvs, не более 0,05%
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембран EPDM на тканевой основе

Габаритные размеры

Габаритные размеры

Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150

Длина L, мм

130 150 160 180 200 230 290 310 350 400 480
Высота Н1, мм 360 361,5 363 370,5 375 482,5 490 510 562,5 665 687,5
Высота Н, мм / не более 407,5 415 420,5 440,5 450 465 582,5 610 672,5 790 830
Масса, кг / не более 12 12,5 13,5 15 17 20 25 31 45 55 70

Монтажные положения

на подающем трубопроводе

Установка регулятора перепада давления на подающем трубопроводе

на обратном трубопроводе

Установка регулятора перепада давления на обратном трубопроводе

Установка регулятора перепада давления

Установка регулятора перепада давления

Пример подбора

Пример подбора

Требуется подобрать регулятор перепада давления.

Расход сетевого теплоносителя: 10 м³/ч.

Давление в подающем трубопроводе 6 бар.

Давление в обратном трубопроводе 3 бар.

Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой: ∆Pру1 = 0,2 бар

Фактический перепад давления на полностью открытом двухходовом регулирующем клапане ΔPф = 0,39 бар.

Регулятор перепада давления требуется установить на обратный трубопровод теплового пункта с температурой теплоносителя 70°С.


В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

  1. По формуле (2) определяем минимальный условный диаметр регулятора:

Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,2 мм

Скорость в выходном сечении V регулятора выбираем равной максимально рекомендуемой (3 м/с) для регулирующей арматуры в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. По формуле (8) определяем перепад давления на регулируемом участке.

∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,39 / 0,7 + 0,2 = 0,76 бар.

  1. По формуле (4) определяем расчетный перепад давления на регуляторе.

∆P = ∆Pсист – ∆Pру – ∆Pдоп = (6 – 3) – 0,76 – 0,1 = 2,14 бар.

где ∆Pдоп = 0,1 бар – потери давления в трубопроводах, арматуре и оборудовании вне регулируемого участка системы теплопотребления, бар.

  1. По формуле (3) определяем требуемую пропускную способность регулятора:

Kv = kзап1 G / √ΔP = 1,2 * 10 / √2,14 = 8,2 м³/ч.

  1. Из таблицы (раздел "Технические характеристики") выбираем регулятор перепада давления (Тип RDT) с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 16 м³/ч.
  2. По формуле (7) определяем фактический перепад на полностью открытом регуляторе при максимальном расходе 10 м³/ч.

ΔPф = (G / Kvs)² = (10 / 16)² = 0,39 бар.

  1. Из таблицы (раздел "Технические характеристики") для ∆Pру = 0,76 бар, выбираем исполнение диапазона настройки регулятора 1.1 (0,2-1,6 бар).
  2. Определяем давление на входе в регулятор.

Pвх = P1 – Pру = 6 – 0,76 =5,24 бар.

  1. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давлений, который может на себе «погасить» регулятор:

ΔPпред = Z (Pвх – Pнас) = 0,55 (6,24 – (–0,69))=3,81 бар.

  1. Так как расчетный перепад давления на регуляторе ∆P = 2,14 <ΔPпред = 3,81 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
  2. Номенклатура для заказа: RDT-1.1-40-16

где RDT-X1-X2-X3 это:

- RDT – обозначение регулятора перепада давления;

- Х1- исполнение диапазона настройки регулятора;

- Х2 - значение условного диаметра;

- Х3 - значение условной пропускной способности.

Приглашаем вас подобрать и купить регулятор RDT компании Теплосила. Мы предлагаем доступные цены, гарантию на поставляемые изделия, быструю доставку и помощь в подборе модели под ваши задачи.
Регуляторы Теплосила имеют ряд преимуществ, в том числе:
  • гарантия на безотказную работу на протяжении 12 месяцев после ввода в эксплуатацию;
  • доступные цены на регулятор RDT интересующей вас серии;
  • несколько вариантов настройки диапазона работы, что дает возможность подобрать наилучшее значение жесткости пружин;
  • удобный разборный блок мембраны, что обеспечивает ее оперативную замену непосредственно на объекте;
  • наличие стоек безопасности, что гарантирует безопасность персоналу и полностью исключает несоосность штока).
Регулятор перепада RDT имеет широкую сферу применения, в том числе:
  • техпроцессы предприятий различного типа;
  • ТЭЦ;
  • индивидуальные тепловые пункты (ИТП);
  • центральных тепловых пунктах (ЦТП);
  • системы ГВС различного типа;
  • системы кондиционирования воздуха.
Регуляторы перепада давления прямого действия RDT эффективно выполняют непрерывное регулирование давления рабочей среды в автоматическом режиме и обеспечивают эффективную и безотказную работу. Специалисты рекомендуют выбирать эти изделия, если стоят задачи по регулированию давления, как в различных технологических процессах, так и в системах ГВС различного типа.
Вы можете уже сейчас оформить заказ на регулятор давления RDT Теплосила и оперативно получить необходимое вам оборудование.
