Клапаны трехходовые смесительные TRV-3 регулирующие применяются в качестве исполнительных устройств в системах отопления, охлаждения, кондиционирования, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном TRV-3 осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
При необходимости может использоваться как клапан – разделитель потока. При этом входом клапана становиться порт АВ, а выходы порты А и В.
Обозначение по таблице фигур: 27ч905бр.
Общая конструкция трехходового регулирующего клапана состоит из трех главных элементов:
1 - корпус клапана
2 - плунжер клапана
3 - привод
1 - корпус клапана
2 - плунжер клапана
3 - привод
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальная условная пропускная способность Kvs, м³/час |
0,63 1,25 1,6 2,5 4 |
4 5 6,3 |
6,3 8 10 |
10 12,5 16 |
16 20 25 |
25 31,5 40 |
50 63 |
80 100 |
125 160 |
250 |
315 350 400 |
520 |
|
Пропускная характеристика |
A - AB, равнопроцентная; B - AB, линейная |
|||||||||||
|
Номинальное давление PN, бар (МПа) |
16 (1,6) |
|||||||||||
|
Рабочая среда |
вода, этиленгликоль и пропиленгликоль (концентрация до 65%) |
|||||||||||
|
Температура рабочей среды Т, °С |
+5…+150 |
|||||||||||
|
Ход штока, мм |
14 |
20 |
40 |
|||||||||
|
Тип присоединения |
фланцевый |
|||||||||||
|
Материалыкорпус |
чугун |
|||||||||||
|
запорный узел (плунжер) |
латунь CW614N |
|||||||||||
|
шток и седло канала B |
коррозионностойкая сталь ГОСТ 5632 |
|||||||||||
|
уплотнение штока |
прокладки - EPDM, направляющие - PTFE |
|||||||||||
TRV-3-X1-X2-X3
где:
TRV-3 – Условное обозначение клапана трехходового смесительного регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода.
Клапан трехходовой смесительный регулирующий фланцевый с условным диаметром 15 мм,
с пропускной способностью 2,5 м³/ч, максимальной температурой рабочей среды 150°С,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-3-15-2,5-101

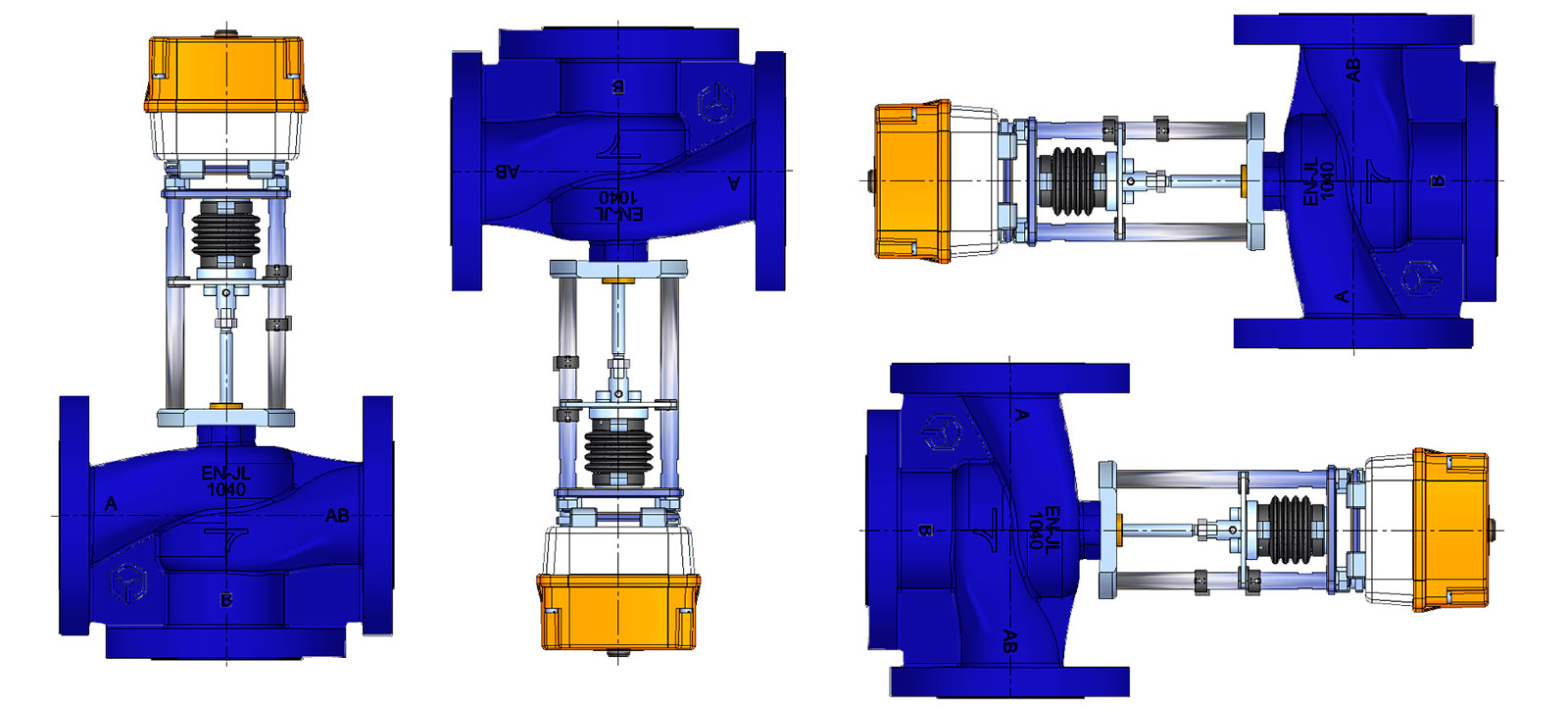

Монтажные положения трехходового клапана TRV-3 с приводом
Прямолинейные участки до и после клапана не требуются

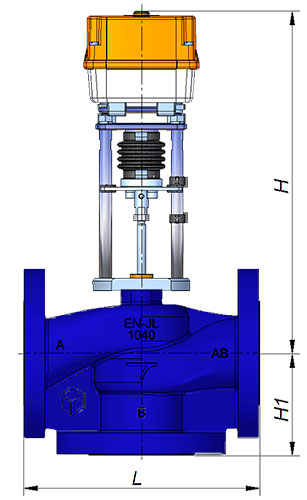

| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
||||
|
Максимальная условная пропускная способность Kvs, м³/час |
0,63 1,25 1,6 2,5 |
4 5 6,3 |
6,3 8 |
10 12,5 |
16 20 |
25 31,5 |
|||||
|
Длина L, мм |
130 |
150 |
160 |
180 |
200 |
230 |
|||||
|
Высота Н1, мм |
65 |
70 |
75 |
95 |
100 |
100 |
|||||
| ВЫСОТА КЛАПАНА Н: | |||||||||||
|
c электроприводом TSL-1600, мм, не более |
315 |
320 |
325 |
330 |
335 |
335 |
|||||
| МАССА КЛАПАНА: | |||||||||||
|
c электроприводом TSL-1600, кг, не более |
6,3 |
7,2 |
8,2 |
10,8 |
12,3 |
14,8 |
|||||
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Условный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальная условная пропускная способность Kvs, м³/час |
4 |
- |
10 |
16 |
25 |
40 |
50 63 |
80 100 |
125 160 |
250 |
315 350 400 |
520 |
|
|
Длина L, мм |
130 |
- |
160 |
180 |
200 |
230 |
290 |
310 |
345 |
400 |
480 |
495 |
|
|
Высота Н1, мм |
65 |
- |
82 |
92 |
100 |
115 |
145 |
155 |
165 |
200 |
240 |
327 |
|
| ВЫСОТА КЛАПАНА Н: | |||||||||||||
|
c электроприводом TSL-1600, мм, не более |
360 |
- |
360 |
345 |
350 |
400 |
|||||||
|
c электроприводом TSL-2200, мм, не более |
|
|
445 |
445 |
480 |
||||||||
|
c электроприводом TSL-3000/-6000, мм, не более |
510 |
540 |
565 |
||||||||||
|
c электроприводом TW5000, мм, не более |
555 |
||||||||||||
| МАССА КЛАПАНА: | |||||||||||||
|
c электроприводом TSL-1600, кг, не более |
5,9 |
- |
7,2 |
8,4 |
10,5 |
14,3 |
|||||||
|
c электроприводом TSL-2200, кг, не более |
21 |
25 |
31,3 |
||||||||||
|
c электроприводом TSL-3000/-6000, кг, не более |
39,9 |
56,8 |
68,4 |
||||||||||
|
c электроприводом TW5000, кг, не более |
66 |
||||||||||||
Электроприводы с трехпозиционным управлением
|
Обозначение электропривода |
Маркировка типа электропривода |
Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более* |
Напряжение |
Усилие электропривода, Н |
Скорость, сек/мм (мм/мин) |
Управление трехпозиционное |
Потребляемая мощность, VA |
Функция безопасности (возврат в исходное положение при |
||||||||||||
|
Условный диаметр DN, мм |
230 VAC |
24 VAC/DC |
||||||||||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||
| ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА» | ||||||||||||||||||||
|
TSL-1600-25-1-230-IP67 |
101 |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
2,4 (25) 4 (15) 6 (10) 8 (7,5) |
+ |
10 |
- |
|
TSL-1600-25-1R-230-IP67 |
101R |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
+ |
10 |
+ |
|
|
TSL-1600-25-1-24-IP67 |
102 |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
- |
+ |
1600 |
+ |
10 |
- |
|
|
TSL-2200-40-1-230-IP67 |
110 |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
+ |
- |
2200 |
+ |
10 |
- |
|
|
TSL-2200-40-1R-230-IP67 |
110R |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
+ |
- |
2200 |
+ |
10 |
+ |
|
|
TSL-2200-40-1-24-IP67 |
112 |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
- |
+ |
2200 |
+ |
10 |
- |
|
|
TSL-3000-60-1-230-IP67 |
120 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
1,5 |
- |
+ |
- |
3000 |
+ |
12 |
- |
|
|
TSL-6000-60-1-230-IP67 |
130 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
5 |
3 |
2 |
+ |
- |
6000 |
4 (15) 6 (10) 8 (7,5) 10 (6) |
+ |
15 |
- |
* В режиме работы клапана на разделение максимально допустимый перепад давления на клапане уменьшается в 2 раза.
Электроприводы с аналоговым управлением и обратной связью 0(4)-20 mA или 0(2)-10 V
|
Обозначение электропривода |
Маркировка типа электропривода |
Максимально допустимый перепад давления на клапане, преодолеваемый электроприводом, бар, не более |
Напряжение |
Усилие электропривода, Н |
Скорость, сек/мм (мм/мин) |
Наличие датчика положения |
Управление |
Потребляемая мощность, VA |
Функция безопасности (возврат в исходное положение при |
|||||||||||||
|
Условный диаметр DN, мм |
230 VAC |
24 VAC/DC |
||||||||||||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||
| ЭЛЕКТРОПРИВОДЫ TSL «ЗАВОД ТЕПЛОСИЛА» (с аналоговым управлением) | ||||||||||||||||||||||
|
TSL-1600-25-2A-230-IP67 |
302 |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
2,4 (25) 4 (15) 6 (10) 8 (7,5) |
+ |
+ |
8 |
- |
|
|
TSL-1600-25-2AR-230-IP67 |
302R |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
+ |
- |
1600 |
+ |
+ |
8 |
+ |
||
|
TSL-2200-40-2A-230-IP67 |
312 |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
+ |
- |
2200 |
+ |
+ |
10 |
- |
||
|
TSL-2200-40-2AR-230-IP67 |
312R |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
+ |
- |
2200 |
+ |
+ |
10 |
+ |
||
|
TSL-3000-60-2A-230-IP67 |
322 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
1,5 |
- |
+ |
- |
3000 |
+ |
+ |
12 |
- |
||
|
TSL-1600-25-2A-24-IP67 |
303 |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
- |
+ |
1600 |
+ |
+ |
8 |
- |
||
|
TSL-1600-25-2AR-24-IP67 |
303R |
16 |
16 |
16 |
14 |
8 |
5,8 |
- |
- |
- |
- |
- |
- |
- |
+ |
1600 |
+ |
+ |
8 |
+ |
||
|
TSL-2200-40-2A-24-IP67 |
313 |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
- |
+ |
2200 |
+ |
+ |
10 |
- |
||
|
TSL-2200-40-2AR-24-IP67 |
313R |
- |
- |
- |
- |
- |
- |
6 |
4,2 |
2,6 |
- |
- |
- |
- |
+ |
2200 |
+ |
+ |
10 |
+ |
||
|
TSL-3000-60-2A-24-IP67 |
323 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
1,5 |
- |
- |
+ |
3000 |
+ |
+ |
12 |
- |
||
| ЭЛЕКТРОПРИВОДЫ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ (с аналоговым управлением) | ||||||||||||||||||||||
|
TW5000-XD220-S.14 |
37 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1,5 |
+ |
- |
5000 |
1 (60) 2 (30) |
+ |
+ |
30 |
- |
|
* В режиме работы клапана на разделение максимально допустимый перепад давления на клапане уменьшается в 2 раза.
Трехходовые регулирующие клапаны других производителей и трехходовые регулирующие клапаны производства ООО "Завод Теплосила"
*Данные о товарах, приведенные в таблице, носят исключительно информационный характер, не являются рекламой, получены из открытых источников. Информацию о товарах, представленную в таблице, рекомендуем уточнять непосредственно у производителя товаров.
Требуется подобрать трехходовой смесительный регулирующий клапан с электрическим приводом для регулирования температуры в контуре зависимой системы отопления ИТП.
Расход сетевого теплоносителя: G = 8 м³/ч.
Давление перед трехходовым смесительным регулирующим клапаном по условию схемного решения (порт А): Pвх = 5 бар.
В схемном решении присутствует равенство температурных графиков (90°С / 70°С) сетевого контура и контура системы теплопотребления – по этой причине выбран трехходовой смесительный регулирующий клапан с электрическим приводом.
Потери давления в системе отопления составляют ΔPот = 0,25 бар.
В соответствии с Методикой подбора регулирующих клапанов:
1. По формуле (2) определяем минимальный условный диаметр клапана:
Dу = 18,8*√(G/V) = 18,8*√(8 / 3) = 30,7 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
2. По формуле (3) определяем требуемую пропускную способность клапана:
Kv= kзап1*G/√ΔP = 1 * 8 / √0,25 = 16,0 м³/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления в контуре системе отопления в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
3. Из таблицы (раздел "Технические характеристики") выбираем трехходовой клапан TRV-3 с ближайшим большим условным диаметром и
ближайшей меньшей условной пропускной способностью Kvs:
Dу = 32 мм, Кvs = 16 м³/ч.
4. По формуле (7) определяем фактический перепад на полностью открытом клапане (порт А в порт АВ) при максимальном расходе 8 м³/ч.
ΔPф = (G/Kvs)² = (8 / 16)² = 0,25 бар.
5. Давление за трехходовым полностью открытом регулирующим клапаном при заданном расходе 8 м³/ч будет составлять
5,0 – 0,25 = 4,75 бар.
6. По формуле (8) определяем перепад давления на регулируемом участке.
∆Pру = ∆Pф / kзап2 = 0,25 / 0,7 = 0,36 бар.
7. Из таблицы (раздел "Технические характеристики") выбираем электропривод TSL-1600-25-1-230-IP67 (тип электропривода 101).
8. Номенклатура для заказа: TRV-3-32-16-101
