Теплообменник пластинчатый разборный ЕТ (далее - теплообменник) предназначен для осуществления процесса теплообмена между жидкими средами в системах отопления, горячего водоснабжения (ГВС) и вентиляции жилых, административных и промышленных зданий, для котлов, а также в различных технологических теплообменных процессах. Теплообменник данного типа не предназначен для работы с токсичными, взрывоопасными и пожароопасными средами. Если вы планируете купить теплообменник пластинчатый разборный, то обратите внимание на преимущества, которые имеет серия ET.Преимущества теплообменников пластинчатых ET
- Отечественный производитель с полным циклом производства + + выгодная стоимость теплообменника пластинчатого;
- Постоянное наличие всех комплектующих, нет зависимости от импорта;
- Возможность расширенной гарантии - 3 года;
- Оптимальная геометрия теплообменных пластин, гарантирующая отсутствие застойных зон, что снижает вероятность отложения загрязнений имеющихся в средах;
- Адаптация теплообменных аппаратов под тяжелые условия эксплуатации при низком качестве теплоносителя;
- Срок изготовления в среднем 3-5 рабочих дней;
- Обеспечение передачи требуемого количества тепла от одной среды к другой, с получением необходимых конечных температур с максимальной интенсивностью теплообмена в пределах допустимых гидравлических потерь;
- Надежная герметичность системы каналов с возможностью разборки рабочей части аппарата для осмотра и очистки поверхностей теплообмена от загрязнений.
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
| Марка теплообменника | ET-002 | ET-006 | ET-010 | ET-007 | ET-014 | ET-015M | ET-024 | ET-034 | ET-045 | ET-068 | ET-072 | ET-100 |
| Максимальное количество пластин, шт. | 160 | 176 | 208 | 224 | 228 | 484 | 672 | 480 | ||||
| Максимальная площадь | 4,3 | 9,4 | 17,6 | 15 | 30,9 | 49,5 | 54,2 | 80,2 | 216,9 | 327,8 | 455,6 | 478 |
| Максимальный расход, m3/ч | 5 | 18 | 35 | 60 | 140 | 320 | 565 | |||||
| Толщина пластины, мм | 0,4; 0,5; 0,6 | |||||||||||
| Условный диаметр патрубков, мм | DN 25 | DN 32 | DN 50 | DN 50 | DN 100 | DN 150 | DN 200 | |||||
| Присоединение теплообменника к | Муфтовое | для DN 32: | Фланцевое | |||||||||
| Вес, кг, не более | 43 | 180 | 248 | 218 | 315 | 518 | 582 | 726 | 1801 | 2382 | 4084 | 4288 |
| Рабочее давление, бар (МПа) | 16 (1,6) | |||||||||||
| Температура рабочей среды, °C | -10...+150 | |||||||||||
| Рабочие среды | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
| Материал резиновых уплотнений | резина марки EPDM | |||||||||||
| Материал пластин | нержавеющая сталь AISI 304, AISI 316 | |||||||||||

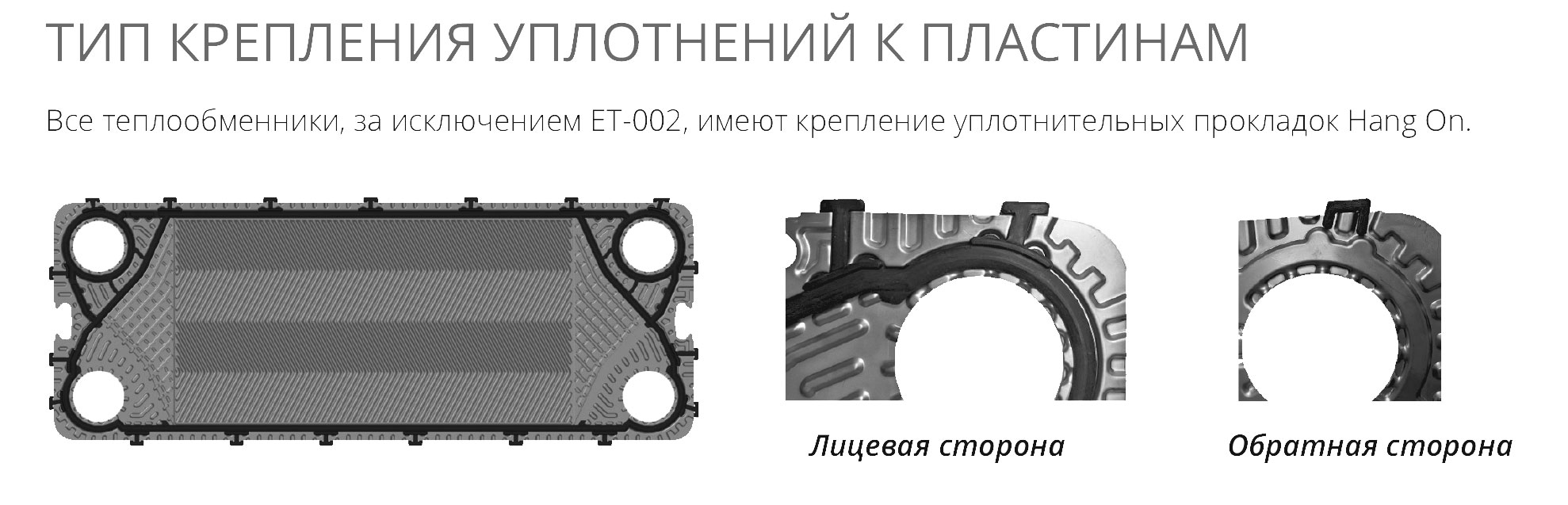

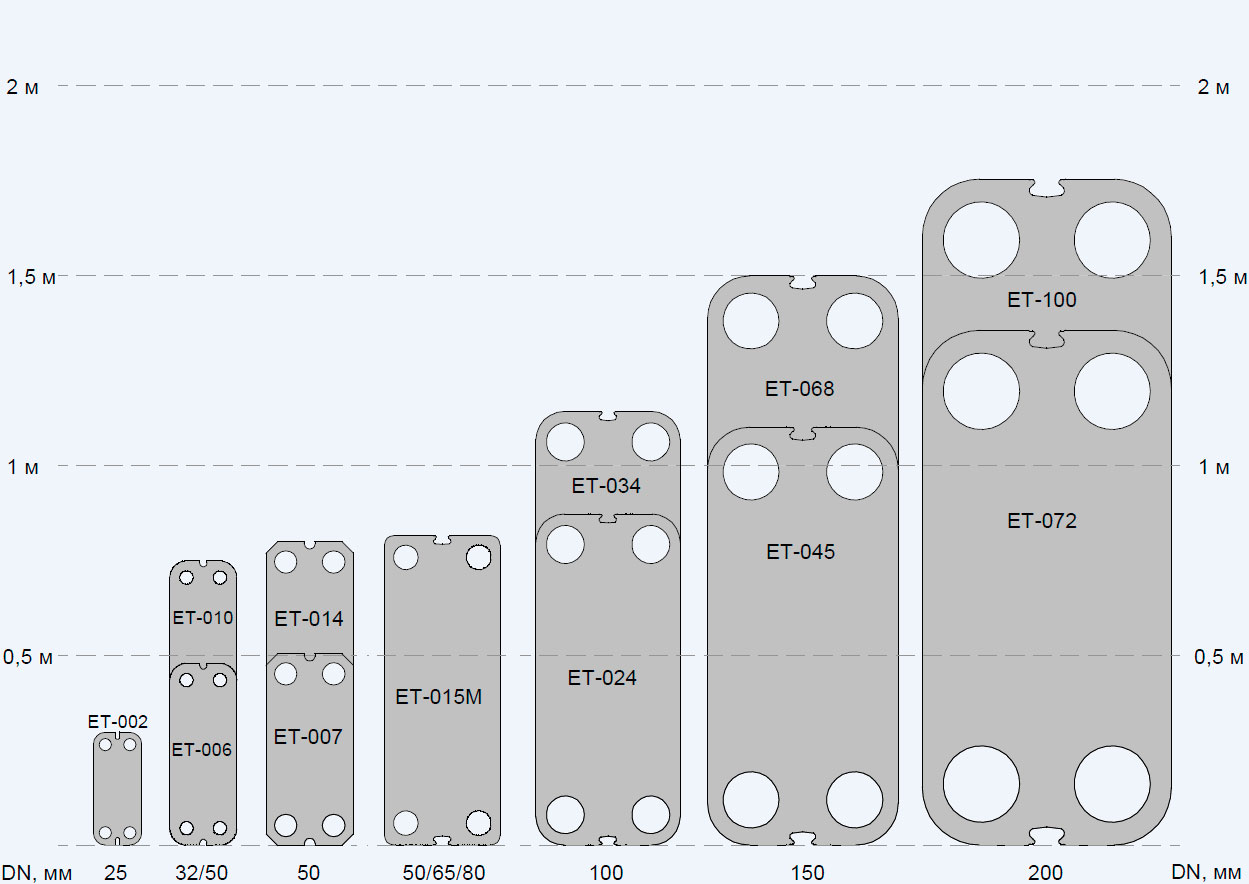

Типоразмерный ряд
| Тип | ET-002 | ET-006 | ET-010 | ET-007 | ET-014 | ET-015M | ET-024 | ET-034 | ET-045 | ET-068 | ET-078 | ET-100 |
| М, мм | 65 | 88 | 88 | 125 | 125 | 192 | 225 | 225 | 296 | 296 | 395 | 395 |
| Н, мм | 235 | 390 | 660 | 400 | 694 | 700 | 719 | 989 | 890 | 1292 | 1091 | 1489 |
Варианты исполнения теплообменников
- одноходовой;
- двухходовой с/без циркуляционной линией;
- двухходовой в виде моноблока для систем горячего водоснабжения, присоединенный по 2-х ступенчатой смешанной схеме;
- трёхходовой.

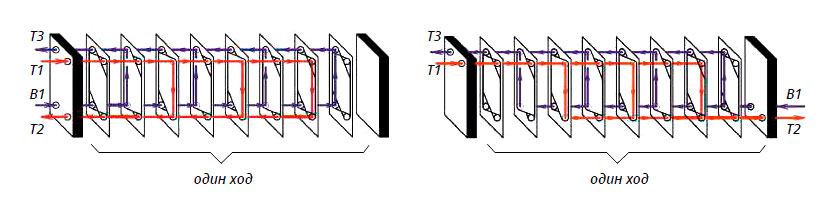

ОДНОХОДОВОЙ ТЕПЛООБМЕННИК
Слева все патрубки расположены на передней плите
Справа патрубки вход/выход расположены по разные стороны теплообменника
Греющий теплоноситель, поступающий в одноходовой теплообменник через порт Т1, движется по четным каналам (начиная со второго канала) и уходит через порт Т2. Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю по нечетным каналам. Первая и последняя пластины не участвуют в процессе теплообмена.

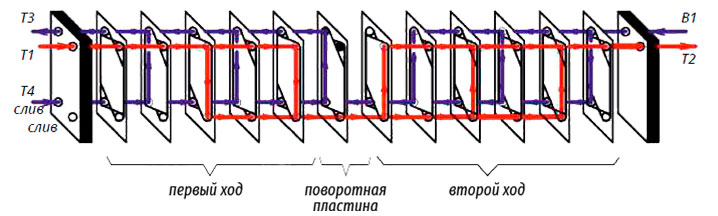

ДВУХХОДОВОЙ ТЕПЛООБМЕННИК (В ТОМ ЧИСЛЕ С ЦИРКУЛЯЦИЕЙ)
Греющий теплоноситель, поступающий в двухходовой теплообменник через порт Т1, движется по четным каналам (начиная со второго канала) сверху вниз. По прохождению первого хода теплоноситель, упираясь в поворотную пластину, меняет направление своего движения и движется снизу вверх. Пройдя второй ход, теплоноситель уходит через порт Т2. Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю.
Первая и последняя пластины не участвуют в процессе теплообмена.
На передней плите двухходового теплообменника под портами Т1 и Т3 находятся сливные отверстия для удаления при необходимости из теплообменника рабочей среды, по греющей и нагреваемой сторонам.
В двухходовом теплообменнике с отдельным циркуляционным патрубком Т4 циркуляционная линия системы горячего водоснабжения подключается непосредственно в порт Т4 теплообменника. Циркуляционная вода в первом ходу, смешиваясь с частично нагретым теплоносителем В1, уходит через порт Т3.
Данная конструкция применяется в системах горячего водоснабжения с циркуляционной линией.

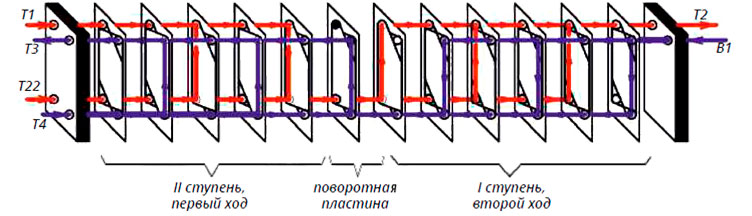

ДВУХХОДОВОЙ ТЕПЛООБМЕННИК ДЛЯ ДВУХСТУПЕНЧАТОЙ СМЕШАННОЙ СХЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ МГВ (МОНОБЛОК)
Греющий теплоноситель, поступающий в двухходовой теплообменник через порт Т1, движется по четным каналам (начиная со второго канала) сверху вниз. По прохождению первого хода теплоноситель, упираясь в поворотную пластину, меняет направление своего движения и движется снизу вверх. Обратный теплоноситель от системы отопления подключается непосредственно в порт Т22 теплообменника и первый ход проходит транзитом, а во втором ходу, смешиваясь с частично охлажденным греющим теплоносителем Т1, уходит через порт Т2.
Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю. Циркуляционная линия системы горячего водоснабжения подключается непосредственно в порт Т4 теплообменника.
Циркуляционная вода в первом ходу, смешиваясь с частично нагретым теплоносителем В1, уходит через порт Т3.
Первая и последняя пластины не участвуют в процессе теплообмена.
ТРЁХХОДОВОЙ ТЕПЛООБМЕННИК
Греющий теплоноситель, поступающий в трехходовой теплообменник через порт Т1, движется по четным каналам (начиная со второго канала) сверху вниз. По прохождению первого хода теплоноситель, упираясь в поворотную пластину, меняет направление своего движения и движется снизу вверх. По прохождению второго хода теплоноситель, упираясь в очередную поворотную пластину, меняет направление своего движения и движется сверху вниз. Пройдя третий ход, теплоноситель уходит через порт Т2.
Нагреваемый теплоноситель движется противотоком по отношению к греющему теплоносителю.
Первая и последняя пластины не участвуют в процессе теплообмена.
На передней плите трехходового теплообменника под портами Т1 и Т3 находятся сливные отверстия для удаления при необходимости из теплообменника рабочей среды, по греющей и нагреваемой сторонам. На задней плите над патрубками Т2 и В1 находятся отверстия для развоздушивания теплообменника.
Данная конструкция применяется в системах, где разница температур греющего и нагреваемого теплоносителей минимальная (например, греющий теплоноситель 95/70°С, а нагреваемый 68/93°С).
МАРКИРОВКА ПРИСОЕДИНИТЕЛЬНЫХ ВЫХОДОВ
| НАИМЕНОВАНИЕ ТРУБОПРОВОДА | УСЛОВНОЕ ОБОЗНАЧЕНИЕ НА ТЕПЛООБМЕННИКЕ | |
| СИСТЕМА ГВС | СИСТЕМА ОТОПЛЕНИЯ | |
| Подающий трубопровод тепловой сети (Т1) | Т1 | Т1 |
| Обратный трубопровод тепловой сети (Т2) | Т2 | Т2 |
| Трубопровод хозяйственно-питьевого водопровода (В1) | B1 | - |
| Трубопровод горячей воды, подающий (Т3) | T3 | - |
| Трубопровод горячей воды, циркуляционный (Т4) | T4 | - |
| Подающий трубопровод системы отопления (вентиляции) (Т12) | - | T3 |
| Обратный трубопровод системы отопления (вентиляции) (Т22) | T22 | B1 |
