Модули управления многофункциональные TTR

Модули управления многофункциональные TTR-01, TTR-02 и TTR-12 представляют собой микропроцессорные устройства с символьно-цифровой индикацией.

Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном. TTR-02 управляет одновременно двумя системами. TTR-12 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным или аналоговым клапаном.

2d2D-модели
2d3D-модели
2dBIM-модели
2dПрограммы подбора
2dМетодики подбора
Устройство Технические характеристики Габаритные размеры Монтажные положения Пример подбора
TTR-01D-230 Модуль управления TTR-01D-230
19 442 р.
TTR-01А-230 Модуль управления TTR-01А-230
22 597 р.
TTR-02А-230 Модуль управления TTR-02А-230
34 586 р.
TTR-12А-230 Модуль управления TTR-12А-230
35 186 р.
Показано с 1 по 4 из 4 (всего 1 страниц)

Устройство и принцип работы модулей управления TTR

Модули управления многофункциональные TTR представляют собой микропроцессорные устройства с символьно-цифровой индикацией.
Модуль управления TTR-01А

Модуль управления TTR-01А

Модуль управления TTR-02А

Модуль управления TTR-02А

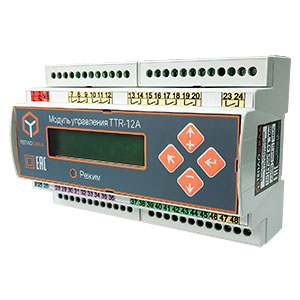

Модуль управленияTTR-12А

Модуль управления TTR-12А

Модули управления многофункциональные TTR-01 и TTR-02 представляют собой микропроцессорные устройства с символьно-цифровой индикацией.

Модуль управления TTR-01 в системе отопления или горячего водоснабжения обеспечивает управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный». В узле подпитки одноконтурной независимой системы отопления обеспечивает управление одним двухпозиционным клапаном и работу до двух насосов в группе «основной + резервный».

Модуль управления TTR-02 управляет одновременно двумя системами (отопления и горячего водоснабжения, в разных комбинациях) и обеспечивает в каждой управляемой системе управление одним трёхпозиционным клапаном и работу до двух насосов в составе группы «основной + резервный».

Модуль настраивается потребителем и предназначен для автоматического управления и регулирования подачи тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства, а также для автоматического управления узлом подпитки в одноконтурной или двухконтурной независимой системе отопления.

Возможно использование модуля в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

Модуль должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации. В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением, обеспечивающим выполнение технического задания.

Преимущества модулей управления TTR

  • Малые габариты и модульная конструкция – оптимальное решение при проектировании шкафов управления для многоконтурных и одноконтурных систем теплоснабжения;
  • Наличие во внутренней памяти набора программ, выбор которых производится с помощью кнопок, что позволяет оперативно произвести замену модуля при проведении ремонтных работ;
  • Наличие функции самоадаптации к параметрам объекта позволяет в большинстве случаев работать с заводскими настройками коэффициентов регулирования;
  • Изменение (обновление) ПО модуля с помощью бесплатной программы, размещенной на сайте в открытом доступе.

Отличительные особенности модулей управления TTR

  • Малые габаритные размеры: модуль выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры:
  • TTR-01A(D) - 90 х 70 х 65 мм;
  • TTR-02A - 91 х 142 х 66 мм.
  • TTR-12A - 91 х 142 х 66 мм.
  • Автонастройка: самоадаптация к параметрам объекта управления;
  • Жидко-кристаллический индикатор с подсветкой для отображения информации;
  • Встроенные часы реального времени с резервным источником питания;
  • Архив данных всех измеренных температур и состояния датчиков;
  • Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;
  • Сохранение настроек при пропадании питания;
  • Интерфейс RS-485 (протокол ModBus-RTU);
  • Обмен данными между модулями TTR-12A через интерфейс RS-485 (возможность применения одного датчика температуры наружного воздуха для двух модулей TTR-12A);
  • Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;

    • - Выбор типа (алгоритма) управления контура с помощью кнопок, расположенных на лицевой поверхности прибора;

  • Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.
  • Трёхпозиционное или пропорциональное управление (только для TTR-12A) регулирующими клапанами.
  • Исполнение со съемной клеммной колодкой (TTR-01AK, TTR-12AK).

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ ЗНАЧЕНИЯ ПАРАМЕТРОВ
TTR-01D TTR-01A TTR-01AК TTR-02A TTR-12A TTR-12AК

Напряжение питания

230 В, частота 50 Гц

Потребляемая мощность, не более

3 ВА

Количество контуров регулирования

2*

2

Конфигурация

СО, ГВ, ПП

СО, ГВ, ПП,
CО+СО, ГВ+ГВ, 2Н+2Н*

2СО, 2ГВ, СО+ГВ, СО+ПП,
СО+ПН, ГВ+ПН

Количество выходов управления (реле)

4

8

Параметры релейного выхода

250 VAC, 2 A (cos φ=0,6)

Количество выходов для управления клапанами

с 3-х позиционным управлением

1

2*

2

Количество выходов для управления клапанами

с пропорциональным управлением (0/2-10) В

нет

нет

нет

нет

2

Количество выходов для управления насосами

2

4*

4

Защита работы насосов от «сухого хода»

есть

Тип датчика «сухого хода»

датчик-реле давления, ЭКМ исп.1 по ГОСТ 2405-88

Выход «Авария» (реле)

нет

есть

Количество подключаемых термодатчиков

4**

6**

Тип датчика температуры

DS 1820 (DS18B20)

Pt 1000 (или Pt 500)

Диапазон измеряемых температур

от - 50°С до +125°С

от - 60°С до +180°С

Разрешающая способность

1°С

0,1°С

Количество дискретных входов

2

6*

6

Параметры дискретного входа (тип)

«сухой контакт»

Количество входов подключения датчиков давления (4-20) мА

нет

нет

2

Дискретность задания температуры

1°С

Тип датчика неисправности насосов

датчик-реле перепада давления, реле состояния «Работа» насоса

Тип датчика давления узла подпитки

датчик-реле давления, ЭКМ исп.5 по ГОСТ 2405-88

Часы реального времени

есть

Длительность временного графика

1 неделя

Дискретность задания времени

1 ч

Архив (энергонезависимая память)

есть

Тип интерфейса и протокол связи

RS-485,

ModBus-RTU

RS-485,

ModBus-RTU, ModBus-ASCII

Скорость обмена

2400 ... 115200 бит/сек

Степень защиты

корпуса IР 40 (IР 20 - со стороны винтовых клемм)

Габаритные размеры

(90х70х65) мм

(116х70х65) мм

(91х142х66) мм

(116х142х66) мм

Съемная клеммная колодка

нет

есть

нет

есть

Масса, не более

0,35 кг

0,5 кг

Примечание:

* - Количество и тип определяется программой модуля управления.

** - Тип и количество термодатчиков зависит от объекта и согласовывается при оформлении заказа.

МОДУЛЬ УПРАВЛЕНИЯ TTR-XY-230

где:

TTR - Наименование изделия;
Х - Конструктивное исполнение:
01 - модуль управления
одноконтурный;
02 - модуль управления
двухконтурный;
12 - модуль управления
двухконтурный.
Y - Тип датчика температуры:
А - Pt 1000;
D - DS 1820 (DS18B20)
(только для TTR-01).
230 - Напряжение питания 230В, 50Гц

ТЕРМОДАТЧИКИ TДXY-L

где:

TД - Наименование датчика температуры;
Х - Конструкция (монтаж):
Т - теплоносителя в трубопроводе (погружной);
H - теплоносителя в трубопроводе (накладной);
В - воздуха.
Y - Тип датчика температуры:
А - Pt 1000;
отсутствует - DS 1820 (DS18B20).
L - длина монтажной части, мм.

ПРИМЕР ЗАКАЗА

Модуль управления TTR-01А
с датчиком температуры Pt 1000
для управления контуром системы отопления:

  • модуль управления TTR-01А-230 - 1 шт;
  • датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
  • датчик температуры ТДВА-60 (воздуха) - 1 шт.

Функциональные возможности модулей TTR

ТИП КОНТУРА УПРАВЛЕНИЯ МОЖЕТ ПРИНИМАТЬ СЛЕДУЮЩИЕ ЗНАЧЕНИЯ:

«СО» - поддержание температурного графика в системе отопления;
«ГВ» - поддержание температуры горячей воды;
«ПП» – управление системой подпитки;
«ПН» - управление насосами в составе группы "основной-резервный".

ТИП КОНТУРА ОСНОВНЫЕ ФУНКЦИИ
СО

Управление одним контуром системы отопления

  • регулирование температуры теплоносителя в зависимости от температуры наружного воздуха;
  • ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму;
  • защита системы отопления от замораживания;
  • снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
  • управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры).
ГВ

Управление одним контуром ГВС

  • поддержание температуры горячей воды по заданной температурной уставке;
  • ограничение температуры теплоносителя по задаваемому максимуму и/или минимуму;
  • снижение температуры (или отключение) с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
  • управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры, по заданной временной программе).
ПП

Управление системой подпитки

  • управление двухпозиционным клапаном и насосами для поддержания давления в контуре отопления;
  • защита насосов от отсутствия теплоносителя;
  • автоматический ввод резервного насоса в случае неисправности основного;
  • попеременная работа насосов с целью обеспечения равномерного износа.
ПН

Управление двумя насосами

  • защита от отсутствия теплоносителя;
  • автоматический ввод резервного насоса в случае неисправности основного;
  • попеременная работа насосов с целью обеспечения равномерного износа;
  • работа по временной программе

МИНИМАЛЬНО НЕОБХОДИМОЕ ДЛЯ РАБОТЫ TTR КОЛИЧЕСТВО ТЕРМОДАТЧИКОВ И ИХ ТИП В ЗАВИСИМОСТИ ОТ ТИПА КОНТУРА УПРАВЛЕНИЯ

ТИП КОНТУРА ТИП И КОЛИЧЕСТВО ДАТЧИКОВ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
ТДТ - ДАТЧИК ТЕПЛОНОСИТЕЛЯ ТДВ - ДАТЧИК ВОЗДУХА

СО

1

1

ГВ

1

 -

ПП

 -

-

ПН

-

-

* возможно дополнительная поставка датчиков температуры, количество и тип кокторых определяется по согласованию с заказчиком.

Типовые схемы применения

Поддержание заданной температуры в системе ГВС

Поддержание заданной температуры в системе ГВС
Функция термодатчиков:

Т1 - датчик температуры теплоносителя в подающем трубопроводе;
Т4 - датчик температуры теплоносителя в обратном трубопроводе, устанавливается при необходимости
Может выполнять функцию контрольного, аварийного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает заданную температуру горячей воды Т1 и обеспечивает при измерении Т4 ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения.

Доступна функция понижения (или выключения) температуры горячей воды по временному графику. Для обеспечения циркуляции теплоносителя используется насос М1 и, при необходимости, насос М2 (резервный). Модуль управления А1 обеспечивает защиту работы насосов при отсутствии теплоносителя.

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает в системе отопления температурный график теплоносителя Т1=f(Т2) по подающему трубопроводу и обеспечивает при измерении Т4 ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения, или при измерении Т3 ограничение температуры теплоносителя в системе отопления по графику температуры теплоносителя в тепловой сети.

Доступна функция понижения температуры теплоносителя по временному графику.

Для обеспечения циркуляции теплоносителя используется насос М1 и, при необходимости, насос М2 (резервный). В зависимости от проекта, насосы могут быть установлены на подающем или обратном трубопроводе системы отопления.

Модуль управления А1 обеспечивает защиту работы насосов при отсутствии теплоносителя.

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

Примечание: Для варианта регулирования температуры в контуре отопления по температурному графику теплоносителя обратного трубопровода необходимо на схеме поменять местами датчики температуры T1 и Т4.

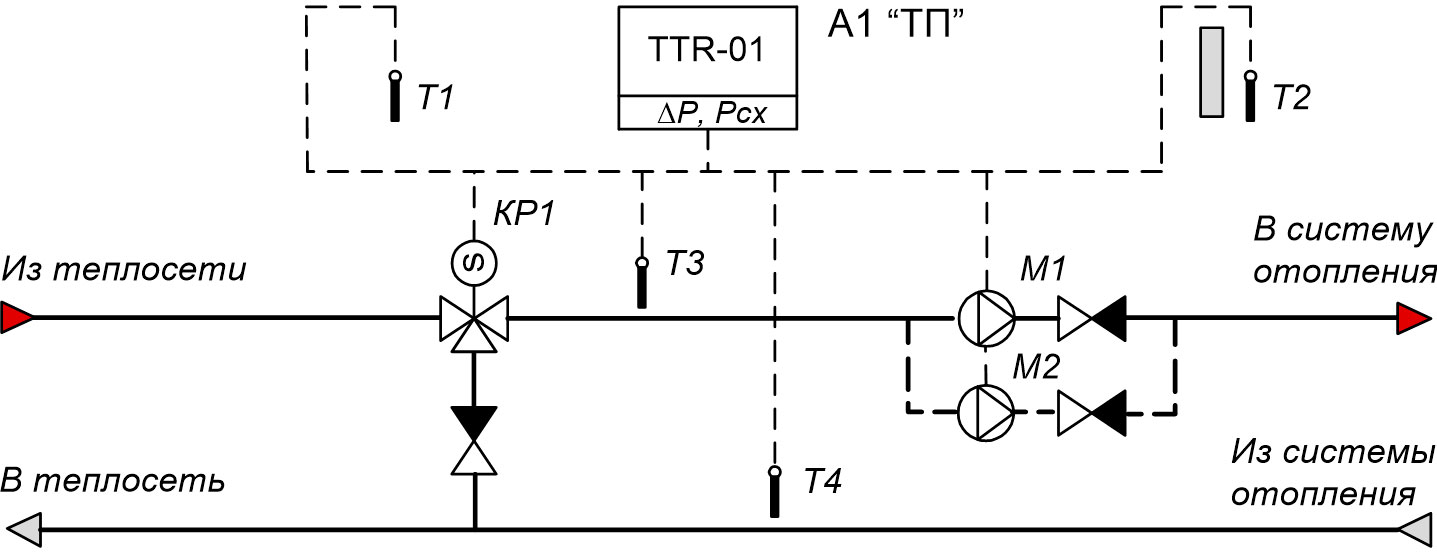

Поддержание температуры в помещении с зависимым присоединением системы отопления

Поддержание температуры в помещении с зависимым присоединением системы отопления

Функция термодатчиков:

Т1 - датчик температуры воздуха в помещении;
Т2 - датчик температуры наружного воздуха, устанавливается при необходимости;
Т3 - контрольный датчик температуры, устанавливается при необходимости;
Т4 - датчик температуры теплоносителя в обратном трубопроводе, устанавливается при необходимости.
Может выполнять функцию контрольного, аварийного или функцию ограничения температуры
теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает заданную температуру воздуха Т1 в помещении и обеспечивает при измерении Т4 ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения, по задаваемому температурному графику Т4=f(Т2).

Доступна функция понижения температуры воздуха в помещении по временному графику.

Для обеспечения циркуляции теплоносителя используется насос М1 и, при необходимости, насос М2 (резервный). В зависимости от проекта, насосы могут быть установлены на подающем или обратном трубопроводе системы отопления.

Модуль управления А1 обеспечивает защиту работы насосов при отсутствии теплоносителя.

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

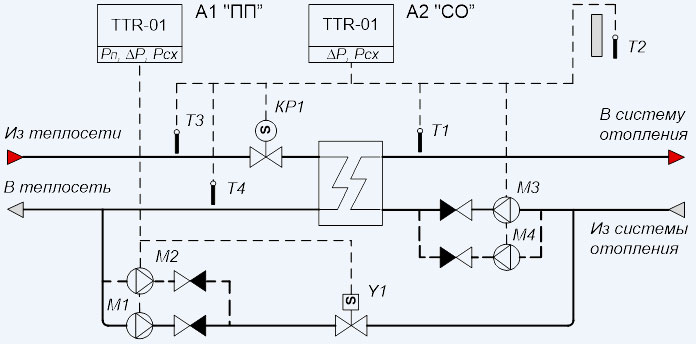

Поддержание температурного графика в одноконтурной системе отопления с независимым присоединением

Поддержание температурного графика в одноконтурной системе отопления с независимым присоединением

Функция термодатчиков:

Т1 - датчик температуры теплоносителя в подающем трубопроводе;
Т2 - датчик температуры наружного воздуха;
Т3 - контрольный датчик температуры, устанавливается при необходимости.
Может выполнять функцию ограничения теплоносителя по подающему трубопроводу;
Т4 - датчик температуры теплоносителя в обратном трубопроводе, устанавливается при необходимости. Может выполнять функцию контрольного, аварийного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Управление подпиткой производит модуль управления А1. Давление в контуре отопления поддерживается работой клапана Y1, насоса подпитки М1 или М2 (резервный).

Модуль управления А2 поддерживает в системе отопления температурный график теплоносителя Т1=f(Т2) по подающему трубопроводу и обеспечивает при измерении Т4 ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения, или при измерении Т3 ограничение температуры теплоносителя в системе отопления по графику температуры теплоносителя в тепловой сети.

Доступна функция понижения температуры теплоносителя по временному графику.

Для обеспечения циркуляции теплоносителя используется насос М3 и, при необходимости, насос М4 (резервный).

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

Примечание: Для варианта регулирования температуры в контуре отопления по температурному графику теплоносителя обратного трубопровода необходимо на схеме поменять местами датчики температуры T1 и Т4.

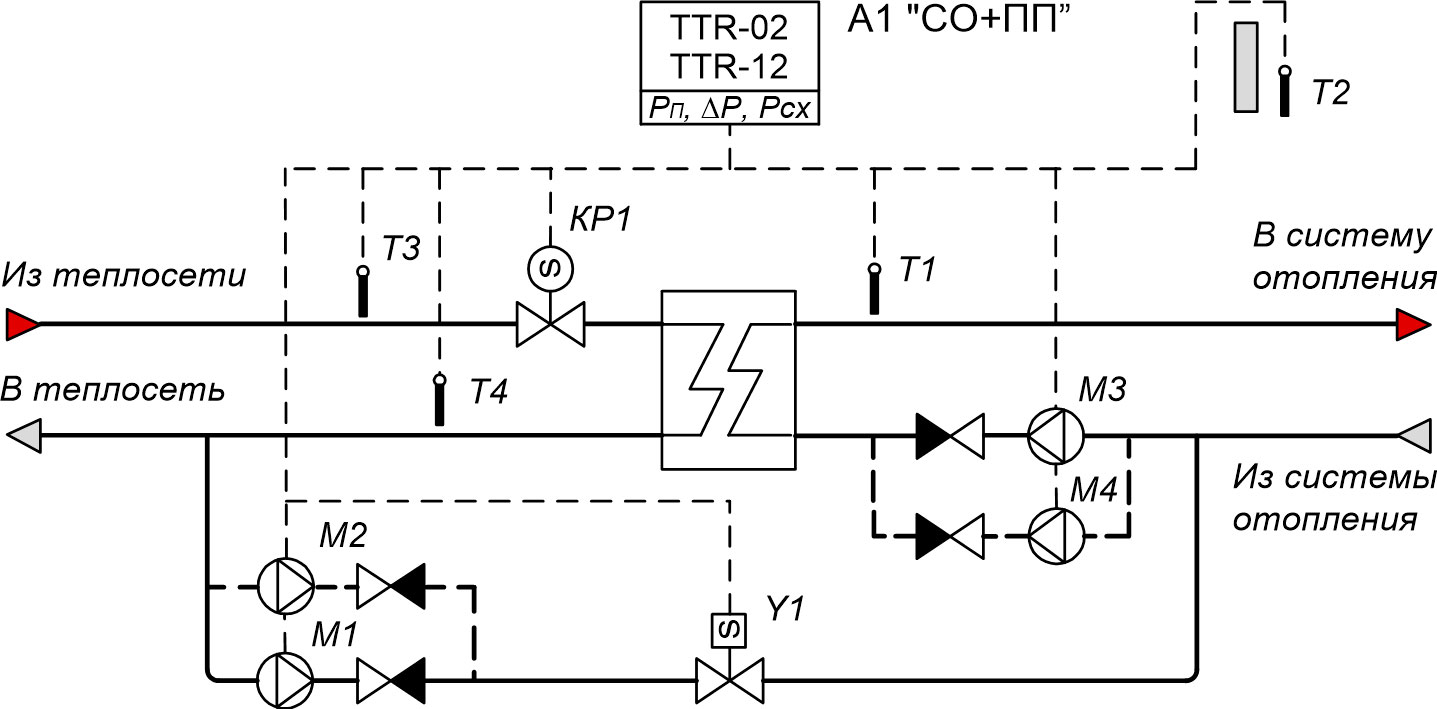

Поддержание температурного графика в одноконтурной системе с независимым присоединением

Поддержание температурного графика в одноконтурной системе с независимым присоединением

Функция термодатчиков:

Т1 - датчик температуры теплоносителя в подающем трубопроводе;
Т2 - датчик температуры наружного воздуха;
Т3 - контрольный датчик температуры, устанавливается при необходимости.
Может выполнять функцию ограничения теплоносителя по подающему трубопроводу;
Т4 - датчик температуры теплоносителя в обратном трубопроводе, устанавливается при необходимости.
Может выполнять функцию контрольного, аварийного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Управление подпиткой производит модуль управления А1. Давление в контуре отопления поддерживается работой клапана Y1, насоса подпитки М1 или М2 (резервный).

Модуль управления А1 поддерживает в системе отопления температурный график теплоносителя Т1=f(Т2) по подающему трубопроводу и обеспечивает при измерении Т4 ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения, или при измерении Т3 ограничение температуры теплоносителя в системе отопления по графику температуры теплоносителя в тепловой сети.

Доступна функция понижения температуры теплоносителя по временному графику.

Для обеспечения циркуляции теплоносителя используется насос М3 и, при необходимости, насос М4 (резервный).

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

Примечание: Для варианта регулирования температуры в контуре отопления по температурному графику теплоносителя обратного трубопровода необходимо датчики температуры T1 и Т4 на схеме поменять местами.

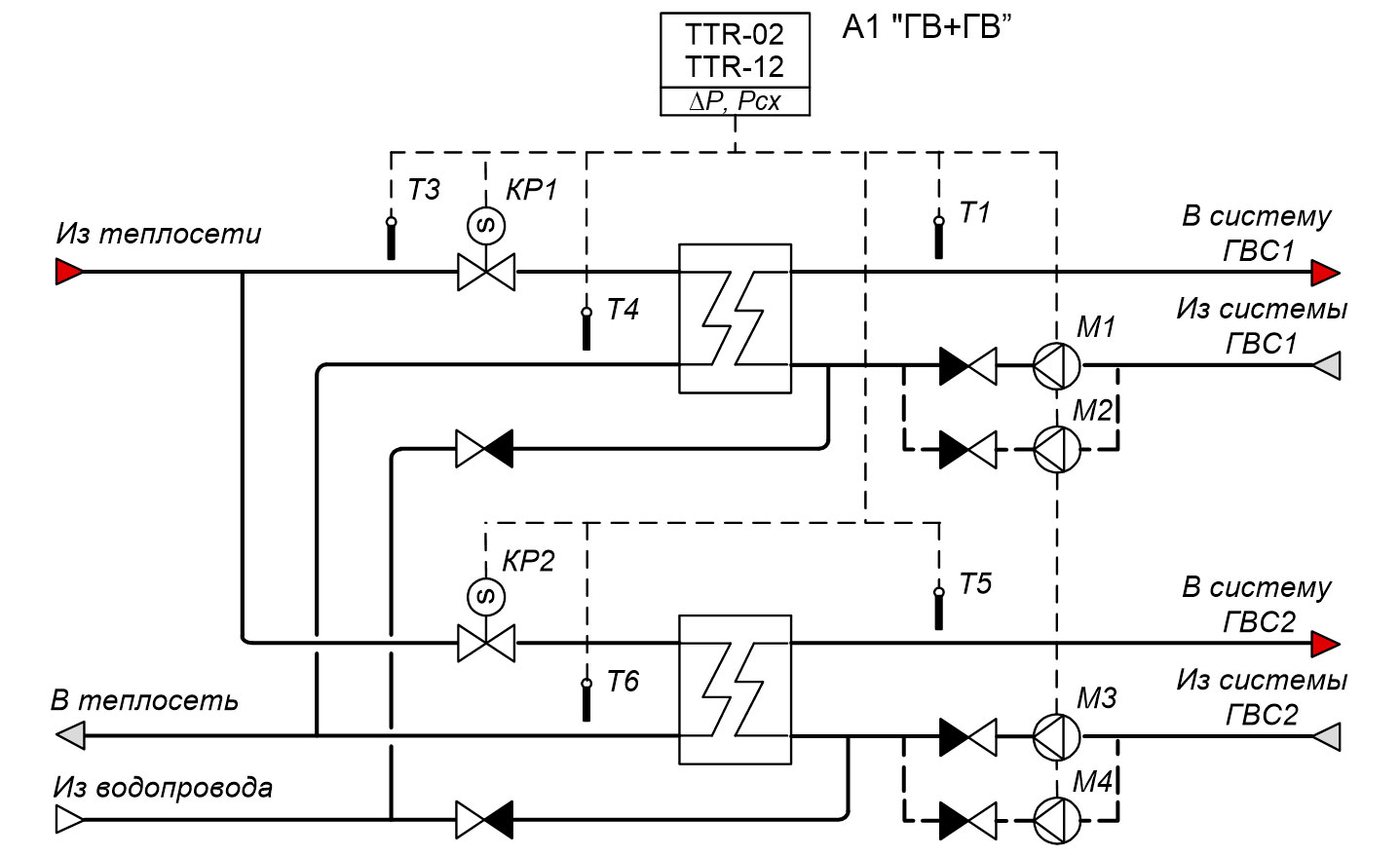

Поддержание заданной температуры в двухконтурной системе ГВС

Поддержание заданной температуры в двухконтурной системе ГВС

Функция термодатчиков:

Т1 (Т5) - датчик температуры теплоносителя в подающем трубопроводе ГВС1 (ГВС2);

Т3 - контрольный датчик температуры, устанавливается при необходимости.
Может выполнять функцию ограничения теплоносителя по подающему трубопроводу;
Т4 (Т6) - датчик температуры теплоносителя в обратном трубопроводе ГВС1 (ГВС2), устанавливается при необходимости.

Может выполнять функцию контрольного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает заданную температуру горячей воды Т1 и Т5 соответственно в контуре ГВС1 и ГВС2. При измерении Т4 и Т6 обеспечивает ограничение
температуры теплоносителя, возвращаемого в систему теплоснабжения, по задаваемому максимуму и/или минимуму.

Доступна функция понижения (или выключения) температуры горячей воды по временному графику для каждого контура.

Для обеспечения циркуляции теплоносителя используются насосы М1…М4, работающие в составе групп «основной-резервный».

Модуль управления А1 обеспечивает защиту работы насосов при отсутствии теплоносителя.

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

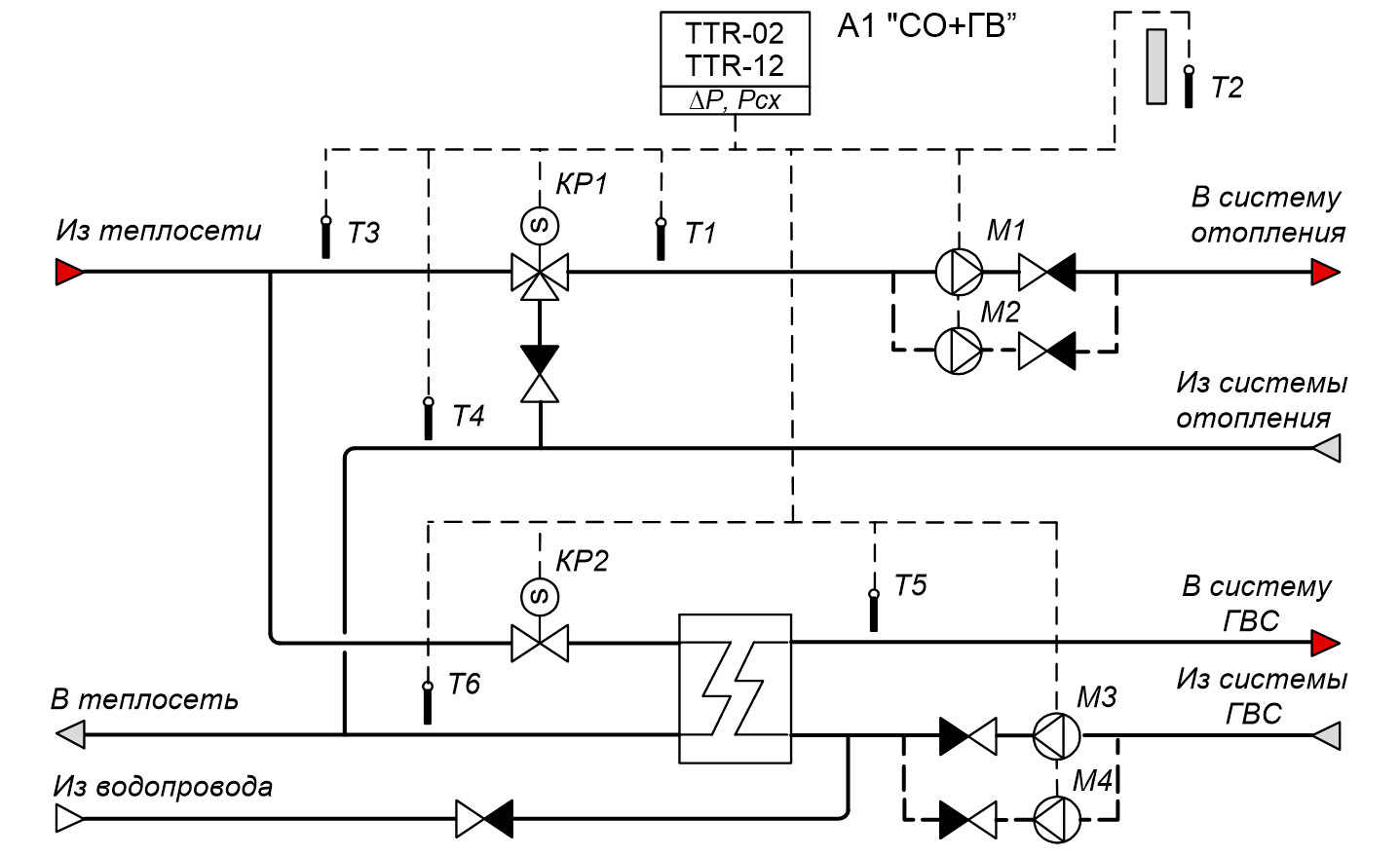

Поддержание температурного графика в системе отопления с зависимым присоединением и заданной температурой в системе ГВС

Поддержание температурного графика в системе отопления с зависимым присоединением и заданной температурой в системе ГВС

Функция термодатчиков:

Т1 (Т5) - датчик температуры теплоносителя в подающем трубопроводе ОТП (ГВС);
Т2 - датчик температуры наружного воздуха;
Т3 - контрольный датчик температуры, устанавливается при необходимости.
Может выполнять функцию ограничения теплоносителя по подающему трубопроводу;
Т4 (Т6) - датчик температуры теплоносителя в обратном трубопроводе ОТП (ГВС), устанавливается при необходимости.

Может выполнять функцию контрольного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает в контуре отопления температурный график теплоносителя Т1=f(Т2) по подающему трубопроводу и заданную температуру горячей воды Т5 в контуре ГВС. При измерении Т4 и Т6 обеспечивает в соответствующих контурах ограничение температуры теплоносителя, возвращаемого в систему теплоснабжения.

Доступна функция понижения (или выключения для ГВС) температуры теплоносителя по временному графику для каждого контура.

Для обеспечения циркуляции теплоносителя используются насосы М1…М4, работающие в составе групп «основной-резервный».

Модуль управления А1 обеспечивает защиту работы насосов при отсутствии теплоносителя.

С целью обеспечения равномерного износа насосов доступны функции попеременной работы насосов и автоматического ввода в работу резервного насоса в случае неисправности работающего насоса.

Поддержание температурного графика в двухконтурной системе отопления с зависимым присоединением

Поддержание температурного графика в двухконтурной системе отопления с зависимым присоединением

Функция термодатчиков:

Т1 (Т5) - датчик температуры теплоносителя в подающем трубопроводе ОТП1 (ОТП2);
Т2 - датчик температуры наружного воздуха;
Т3 - контрольный датчик температуры, устанавливается при необходимости.
Может выполнять функцию ограничения теплоносителя по подающему трубопроводу;
Т4 (Т6) - датчик температуры теплоносителя в обратном трубопроводе ОТП1 (ОТП2), устанавливается при необходимости.

Может выполнять функцию контрольного или функцию ограничения температуры теплоносителя по месту установки.

ПРИМЕР ПРИМЕНЕНИЯ:

Модуль управления А1 поддерживает в двухконтурной системе отопления температурные графики теплоносителя Т1=f(&
