Клапаны TRV применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Обозначение по таблице фигур: 25ч945нж.

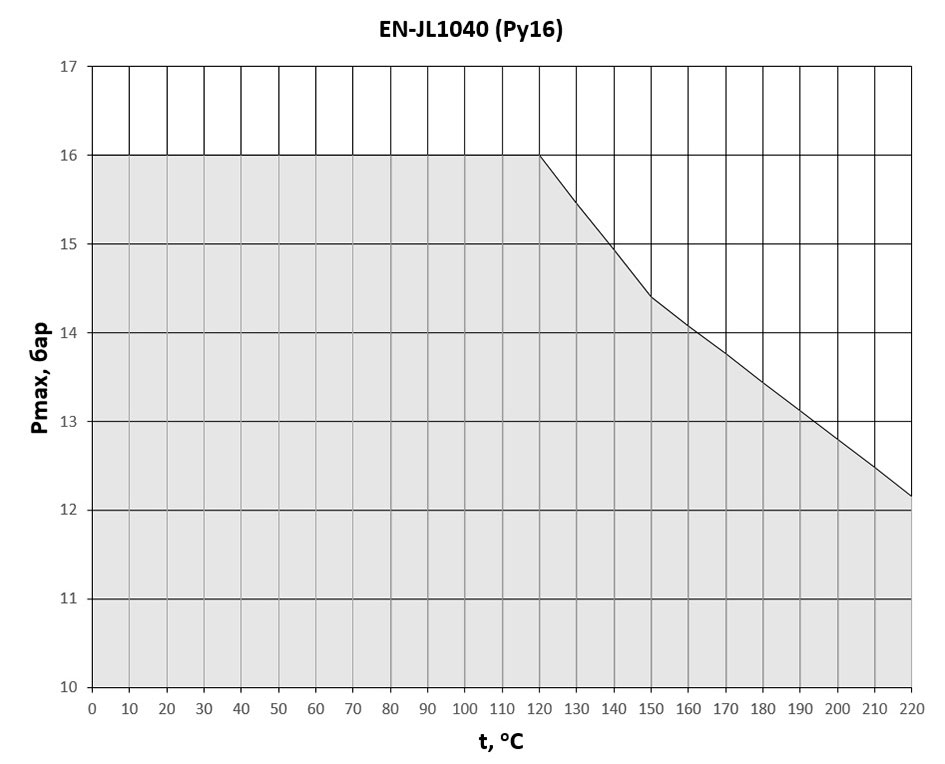

Общая контрукция двухходового регулирующего клапана состоит из трех главных элементов:
01 корпус клапана
02 плунжер клапана
03 привод
*поставляется по спецзаказу
TRV-X1-X2-X3-X4
где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА
Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной
способностью 16 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-40-16-101
TRV-P-X1-X2-X3-X4
где:
TRV-P – Условное обозначение высокотемпературного регулирующего клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).
ПРИМЕР ЗАКАЗА
Клапан проходной седельный регулирующий фланцевый на пар с условным диаметром 40 мм, с пропускной
способностью 16 м³/ч, максимальной температурой рабочей среды 220°С, рабочим давлением 1,6 МПа,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-P-40-16-101
Приводы с трехпозиционным управлением
Приводы с аналоговым управлением и обратной связью 4-20 мA (2-10 V)
Электроприводы TSL производства ООО "Завод Теплосила"
Маркировка и пример заказа двухходового регулирующего клапана TRV
TSL-Х1-Х2-Х3-Х4-IP67
где:
TSL – Условное обозначение привода;
Х1 – Обозначение номинального усилия привода, Н;
Х2 – Величина хода привода, мм;
Х3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R – Исполнение с функциейбезопасности;
X4 – напряжение питания привода, В;
IP67 – Степень защиты привода.
ПРИМЕР ЗАКАЗА
TSL-1600-25-1-230-IP67 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н,величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67.
Схемы включения приводов TSL
Схемы подключения приводов других производителей, применяемых с клапанами TRV-3
Электроприводы TSL производства ООО «Завод Теплосила» можно устанавливать на регулирующие клапаны других производителей с помощью специальных адаптеров.
Варианты замены электроприводов других производителей на привод TSL представлены в таблице.
TSL-1600-25-1-230-IP67+адаптер №1
TSL-2200-40-1-230-IP67+адаптер №2
TSL-1600-25-1-230-IP67+адаптер №3
TSL-3000-60-1-230-IP67+адаптер №4
TSL-2200-40-1-230-IP67+адаптер №14
Таблица замены электроприводов других производителей на привод TSL производства "ООО Завод Теплосила"
TSL-1600-25-1-230-IP67 + адаптер №1 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н,
величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67 с адаптером №1.
Таблица замены клапанов производства Danfoss на ООО "Завод Теплосила"
| Двухходовые регулирующие клапаны Danfoss | Аналог производства ООО "Завод Теплосила" |
| Клапан регулирующий двухходовой VFM 2 Ду 15 мм, Kvs - 0.16; 0.25; 0.4; 0.63; 1.0; 2.5; 4.0 м³/ч | Клапан регулирующий двухходовой TRV Ду 15 мм (Kvs - 0.16; 0.25; 0.4; 0.63; 1.0; 1.6; 2.5; 4.0 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 20 мм, Kvs 6.3 м³/ч | Клапан регулирующий двухходовой TRV Ду 20 мм (Kvs - 1.6; 2.5; 4.0; 6.3 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 25 мм, Kvs 10 м³/ч | Клапан регулирующий двухходовой TRV Ду 25 мм (Kvs - 2.5; 4.0; 6.3; 8; 10 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 32 мм, Kvs 16 м³/ч | Клапан регулирующий двухходовой TRV Ду 32 мм (Kvs - 6.3; 8; 10; 12.5; 16 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 40 мм, Kvs 25 м³/ч | Клапан регулирующий двухходовой TRV Ду 40 мм (Kvs - 10; 16; 20; 25 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 50 мм, Kvs 40 м³/ч | Клапан регулирующий двухходовой TRV Ду 50 мм (Kvs - 10; 16; 25; 32; 40 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 65 мм, Kvs 63 м³/ч | Клапан регулирующий двухходовой TRV Ду 65 мм (Kvs - 25; 40; 63 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 80 мм, Kvs 100 м³/ч | Клапан регулирующий двухходовой TRV Ду 80 мм (Kvs - 40; 63; 80; 100 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 100 мм, Kvs 160 м³/ч | Клапан регулирующий двухходовой TRV Ду 100 мм (Kvs - 63; 80; 100; 125; 160 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 125 мм, Kvs 250 м³/ч | Клапан регулирующий двухходовой TRV Ду 125 мм (Kvs - 100; 125; 160; 200; 250 м³/ч) |
| Клапан регулирующий двухходовой VFM 2 Ду 150 мм, Kvs 400 м³/ч | Клапан регулирующий двухходовой TRV Ду 125 мм (Kvs - 100; 160; 200; 250; 300 м³/ч) |
| Электрические приводы Danfoss для двуходовых клапанов VF3 | Аналог производства ООО "Завод Теплосила" для двухходовых клапанов TRV-3 |
| Электропривод ARV 152 (230В, 3-х поз., 450 Н, 15 сек/мм, IP54) (Ду15-50 VFM2) | Электропривод TSL-1600-1-25-230-IP67 (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV) |
| Электропривод ARV 153 (230В, 3-х поз., 450 Н, 3 сек/мм, IP54) (Ду15-50 VFM2) | |
| Электропривод AME 655 (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду65-150 VFM2) | Электропривод TSL-2200-1-40-230-IP67 (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-100 TRV) |
| Электропривод TSL-3000-1-60-230-IP67 (230В, 3-х поз., 3000 Н, 2,4/4/6/8 сек/мм, IP54) (Ду125-150 TRV) | |
| Электропривод AMV 23 (с возвратной пружиной) (230В, 3-х поз., 450 Н, 15 сек/мм, IP54) (Ду15-50 VFM2) | Электропривод TSL-1600-1R-25-230-IP67 с фунуцией безопасности (230В, 3-х поз., 1600 Н, 2,4/4/6/8 сек/мм, IP54) (Ду15-50 TRV) |
| Электропривод AMV 33 (с возвратной пружиной) (230В, 3-х поз., 450 Н, 3 сек/мм, IP54) (Ду15-50 VFM2) | |
| Электропривод AME 658SD (с возвратной пружиной) (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду65-150 VFM2) | Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-100 TRV) |
| Электропривод AME 658SU (с возвратной пружиной) (230В, 3-х поз., 2000 Н, 2/6 сек/мм, IP54) (Ду65-150 VFM2) | Электропривод TSL-2200-1R-40-230-IP67 с функцией безопасности (230В, 3-х поз., 2200 Н, 2,4/4/6/8 сек/мм, IP54) (Ду65-100 TRV) |
Требуется подобрать двухходовой регулирующий клапан с электрическим приводом для регулирования температуры в контуре независимой системы отопления ИТП.
Расход сетевого теплоносителя: G = 10 м³/ч.
Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой: ∆Pру1 = 0,2 барВ соответствии с рекомендациями по подбору регулирующих клапанов:
Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,3 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
Kv = kзап1 G/√ΔP = 1 * 10/√0,2 = 22,36 м³/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
Dу = 40 мм, Кvs = 20 м³/ч.
ΔPф = (G/Kvs)² = (10/20) ² = 0,25 бар.
∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,25 / 0,7 + 0,2 = 0,56 бар.
