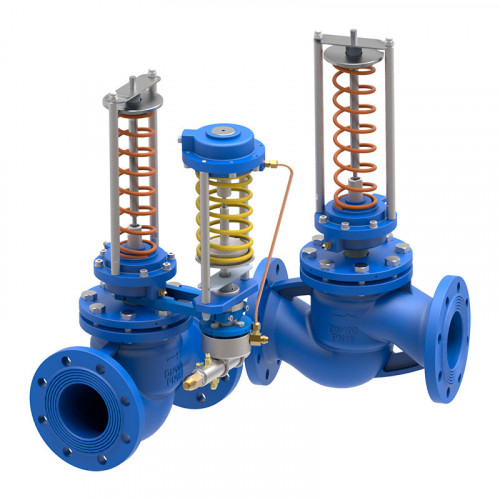

Системы аварийной защиты от превышения давления ESB Теплосила
Назначение и область применения
Система аварийной защиты от превышения давления предназначена для защиты тепловых пунктов с зависимой схемой присоединения от аварийного повышения давления в обратном трубопроводе теплосети путем перекрытия тепловой сети.
Система защиты настроена на максимальное допустимое давление для теплового пункта, при превышении этого значения в обратном трубопроводе теплосети система автоматически перекрывает подающий, а затем и обратный трубопроводы тепловой сети и автоматически возвращает тепловой пункт в исходный режим работы после восстановления давления.
Преимущества системы аварийной защиты от превышения давления ESB
- Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана);
- 6 вариантов диапазона настройки (от 0,16 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия;
- Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана);
- Комплектная поставка (поставляется комплектом с импульсными трубками);
- Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика).

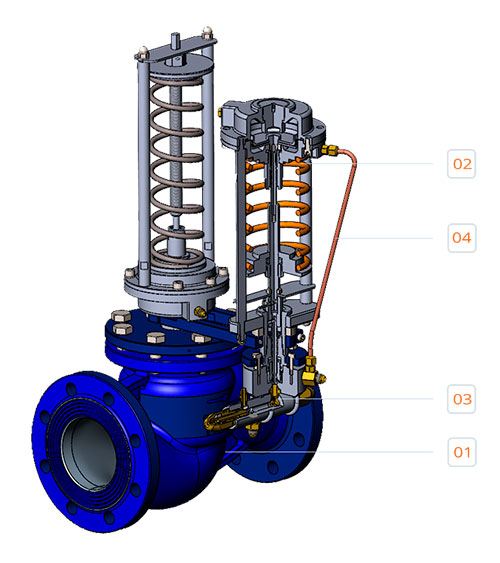

Общая контрукция системы аварийной защиты от превышения давления ESB
01 - регулятор давления RDT-P (отсечной)
02 - импульсный клапан
03 - блок дросселирующий
04 - импульсные капиллярные трубки

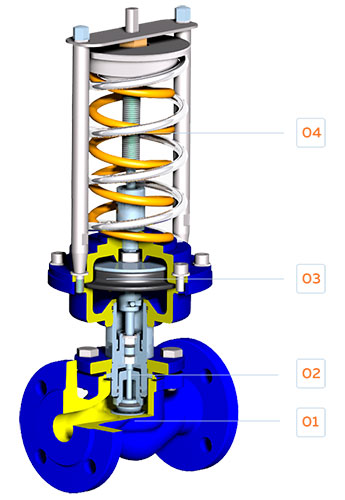

Общая контрукция регулятора давления «после себя»
01 - корпус клапана
02 - плунжер клапана
03 - мембранная камера исполнительного механизма
04 - исполнительный механизм-устройство, задающее необходимое давление (задатчик)
Основные технические характеристики систем аварийной защиты от превышения давления ESB
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр отсечного клапана для подающего трубопровода, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Номинальный диаметр отсечного клапана для обратного трубопровода, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Максимальная условная пропускная способность Kvs, м³/час | 4 | 8 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 200 | 280 | 630 |
| Настройка давления срабатывания, бар (МПа) | 1 ... 12 (0,1 ... 1,2) | |||||||||||
| Исполнение диапазона настройки пружин, бар (МПа) 1.1 1.2 1.3 2.1 2.2 2.3 | 0,16…1,8 (0,016…0,18) - оранжевая пружина 0,24...3,0 (0,024…0,30) - серая пружина 0,4...4,8 (0,04…0,48) - оранжевая пружина + серая пружина 0,5...5,8 (0,05…0,58) - красная пружина 0,9...10,0 (0,09…1,0) - желтая пружина 1,4...15,8 (0,14…1,58) - красная пружина + желтая пружина | |||||||||||
| Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | |||||||||||
| Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | |||||||||||
| Температура рабочей среды Т, °С | +5... +150 | |||||||||||
| Тип присоединения | фланцевый | |||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
| Относительная протечка, % от Kvs, не более | 0,01 | |||||||||||
| Материалы:крышка | сталь 20 | |||||||||||
| шток плунжер седло | нержавеющая сталь 40Х13 | |||||||||||
| сменный блок уплотнения штока | направляющие – PTFE; прокладки – EPDM | |||||||||||
| уплотнение в затворе | "металл по металлу" | |||||||||||
| мембрана | EPDM на тканевой основе | |||||||||||
| корпус | чугун | |||||||||||
Маркировка и пример заказа систем аварийной защиты от превышения давления ESB
где:
ESB – Условное обозначение систем аварийной защиты от превышения давления;
X1 – номинальный диаметр трубопровода вторичной теплосети (обратного трубопровода);
X2 – номинальный диаметр трубопровода первичной теплосети (подающего трубопровода);
X3 – номинальное давление (16 - для РN 1,6 МПа, 25 – для РN 2,5 МПа);
X4 – давление сбрасывания;
X5 – обозначение диапазона настройки пружин.
Система аварийной защиты от превышения давления с отсечным клапаном на подающем трубопроводе с диаметром 40 мм и пропускной способностью 25 м³/ч, с отсечным клапаном на обратном трубопроводе с диаметром 40 мм и пропускной способностью 25 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, давлением сбрасывания 6 бар и диапазоном настройки 2.2 (0,9 – 10 бар).
ESB-40-40-16-6-2.2КОМПЛЕКТ ПОСТАВКИ
- регулятор давления "после себя" RDT-P – 2 шт;
- импульсный клапан (блок аварийной защиты) – 1 шт;
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 3 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 3 шт.

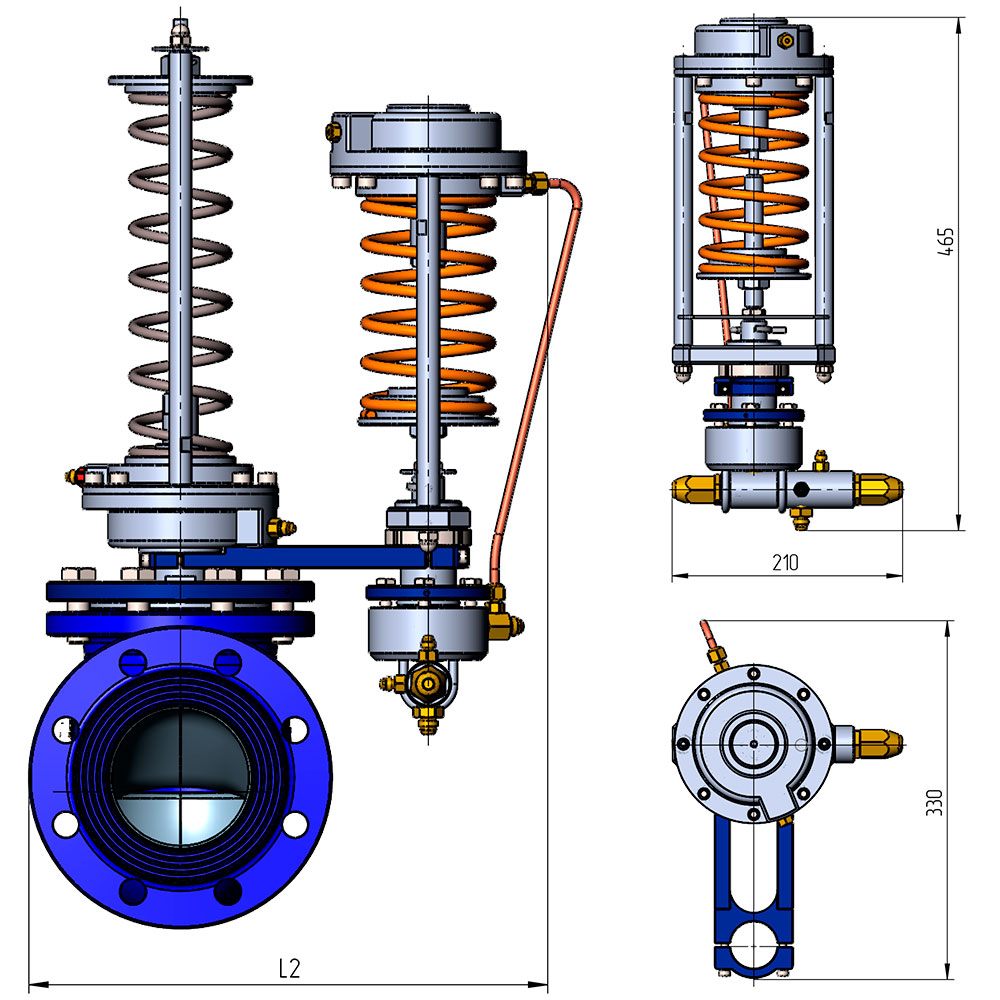

Габаритные размеры систем аварийной защиты от превышения давления ESB
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Длина L2, мм | 325 | 325 | 325 | 325 | 330 | 335 | 350 | 355 | 365 | 380 | 395 | 425 |
| Масса, кг, не более | 37 | 38 | 40 | 43 | 47 | 53 | 63 | 75 | 103 | 123 | 153 | 243 |
Габаритные размеры и масса регуляторов давления «после себя» RDT-P
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| Высота Н1, мм | 352,5 | 352,5 | 357,5 | 370 | 365 | 377,5 | 507,5 | 520 | 560 | 630 | 652,5 | 712,5 |
| Высота Н, мм, не более | 400 | 405 | 415 | 440 | 440 | 460 | 600 | 620 | 670 | 755 | 795 | 860 |
| Масса, кг, не более | 12 | 12,5 | 13,5 | 15 | 17 | 20 | 25 | 31 | 45 | 55 | 70 | 115 |
Монтажные положения

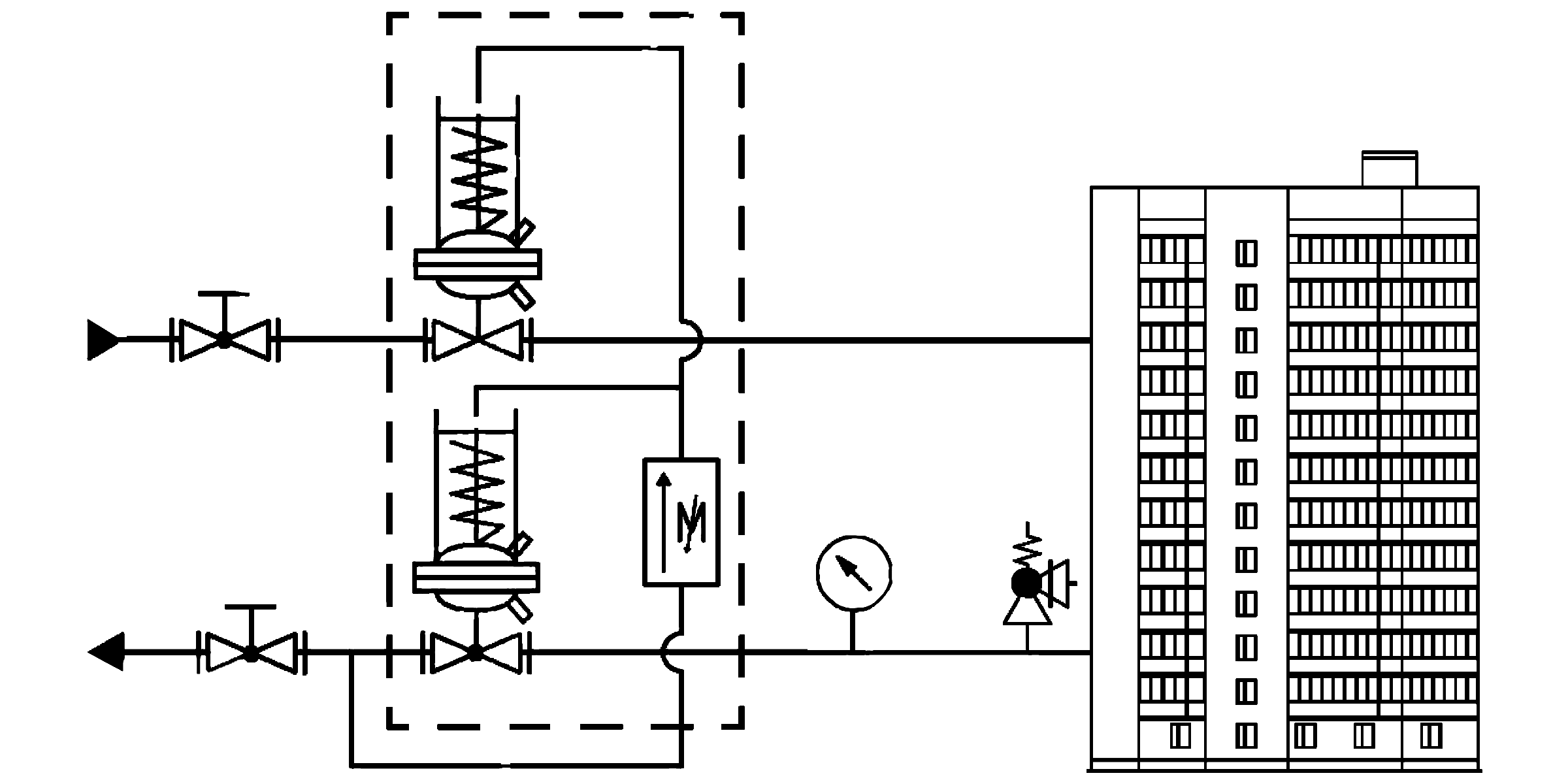

Схема подключения системы аварийной защиты от превышения давления
Установка регулятора давления «после себя» RDT-P

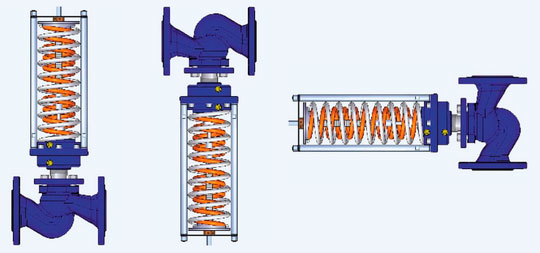

Монтажные положения регулятора на трубопроводе
при температуре среды до 120°C.
Прямолинейные участки до и после регулятора не требуются.

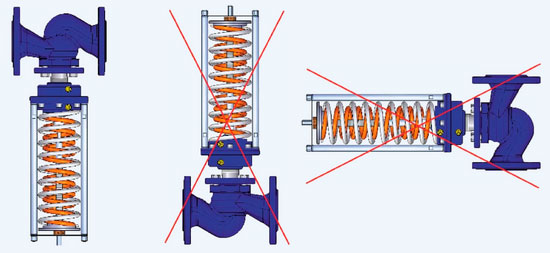

Монтажные положения регулятора на трубопроводе
при температуре среды свыше 120°C.
Прямолинейные участки до и после регулятора не требуются.
Пример подбора регулятора давления «после себя» RDT-PH
Требуется подобрать систему аварийной защиты от превышения давления.
Давление в подающем трубопроводе P1 = 8 бар, температура T1 = 110°С.Давление в обратном трубопроводе P2 = 4 бар, температура T2 = 70°С.
Диаметр подающего трубопровода 50 мм.
Диаметр обратного трубопровода 50 мм.
Давление сбрасывания 6 бар.
Подбор системы аварийной защиты от превышения давления ESB производится в зависимости от диаметра подающего и обратного трубопровода, на которые устанавливаются отсечные регуляторы давления, максимального рабочего давления теплоносителя и давления настройки (сбрасывания). Диапазон настройки выбирается так, чтобы значение давления настройки (сбрасывания) было максимально близко к центру диапазона настройки.
Максимальное рабочее давление теплоносителя составляет 8 бар, поэтому номинальное давление системы аварийной защиты составит 1,6 МПа. Давление сбрасывания составляет 6 бар, данное значение ближе всего к центру диапазона 2.2 – 0,9...10 бар (0,09…1 МПа)
Номенклатура для заказа:
ESB-50-50-16-6-2.2
