Клапана регулирующие высокотемпературные TRV-T

Назначение и область применения клапанов TRV-T

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Рабочая среда - перегретая вода и пар температурой до +220 оС.

Обозначение по таблице фигур: 25ч945нж.

Устройство клапана TRV-T

Общая конcтрукция двухходового регулирующего клапана состоит из трех главных элементов:

1 - корпус клапана

2 - плунжер клапана

3 - привод

Преимущества клапана TRV-T

• Подходит для систем отопления и ГВС (4 скорости хода штока);
• Степень защиты электропривода IP67;
• Наличие визуальной индикации состояния электропривода;
• Возможность установки клапана электроприводом вниз;
• Исполнение с функцией безопасности;
• Широкий диапазон Kvs на каждый диаметр;
• Возможность изменения Kvs прямо на объекте без демонтажа клапана;
• Плавное регулирование расхода.

Технические характеристики клапанов TRV-T

Монтажные положения

Монтажные положения высокотемпературного регулирующего двухходового клапана TRV-T

Прямолинейные участки до и после клапана не требуются.

Габаритные размеры и масса

Применяемые приводы

Электроприводы с трехпозиционным управлением

Электроприводы с аналоговым управлением и обратной связью 0(4)-20 mA или 0(2)-10 V

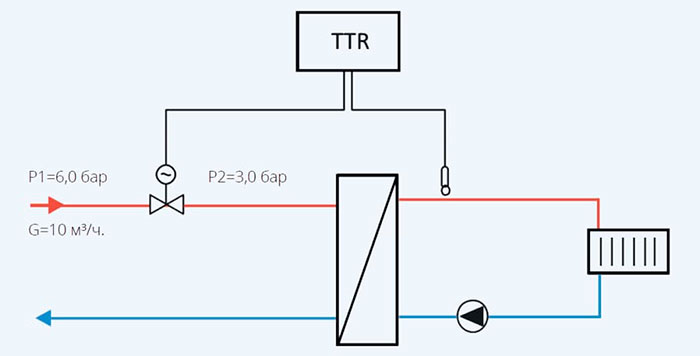

Пример подбора клапана TRV-T

Требуется подобрать регулирующий клапан для регулирования расхода насыщенного пара Gmax = 900 кг/ч с избыточным давлением на входе в клапан p1 = 6 бар, на выходе — p2 = 3 бар.

В соответствии с методикой:

1. Температуру насыщенного пара определяем по формуле (1):

Т1 = 100*(p1 + 1)^0,25 = 100*(6 + 1)^0,25 = 163°С.

Так как температура насыщенного пара более +150°С, то подбираем высокотемпературное исполнение двухходового регулирующего клапана TRV-T.

1. Проверяем режим движения потока пара:

(p1 – p2) = 3 бар ≤ 0,5 (p1 +1) = 3,5 бар - режим докритический, следовательно требуемая пропуская способность клапана определяется по формуле (2):

1. Скорость в выходном сечении выбирается из условия обеспечения малошумной работы регулирующей арматуры: для насыщенного пара – 40 м/с. По формуле (4) определяем минимальный условный диаметр регулирующего клапана:

1. Из таблицы (вкладка «Технические характеристики») выбираем регулирующий клапан TRV-T с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:

Dу = 65 мм, Кvs = 25 м³/ч.

1. Из таблицы (вкладка «Применяемые приводы») выбираем электропривод TSL -2200-40-1-230-IP67 (тип привода 110).

1. Номенклатура для заказа: TRV-T-65-25-110.

Так как допускается применять паровые клапаны с диаметром меньше Dу, но не более, чем на один типоразмер, то так же можно выбрать клапан со следующими параметрами: Dу = 50 мм, Кvs = 16 м³/ч (выбор этого типоразмера клапана в данном случае более предпочтителен, так как требуемая пропускная способность клапана Kv наиболее точно соответствует принятой условной пропускной способности Kvs).
